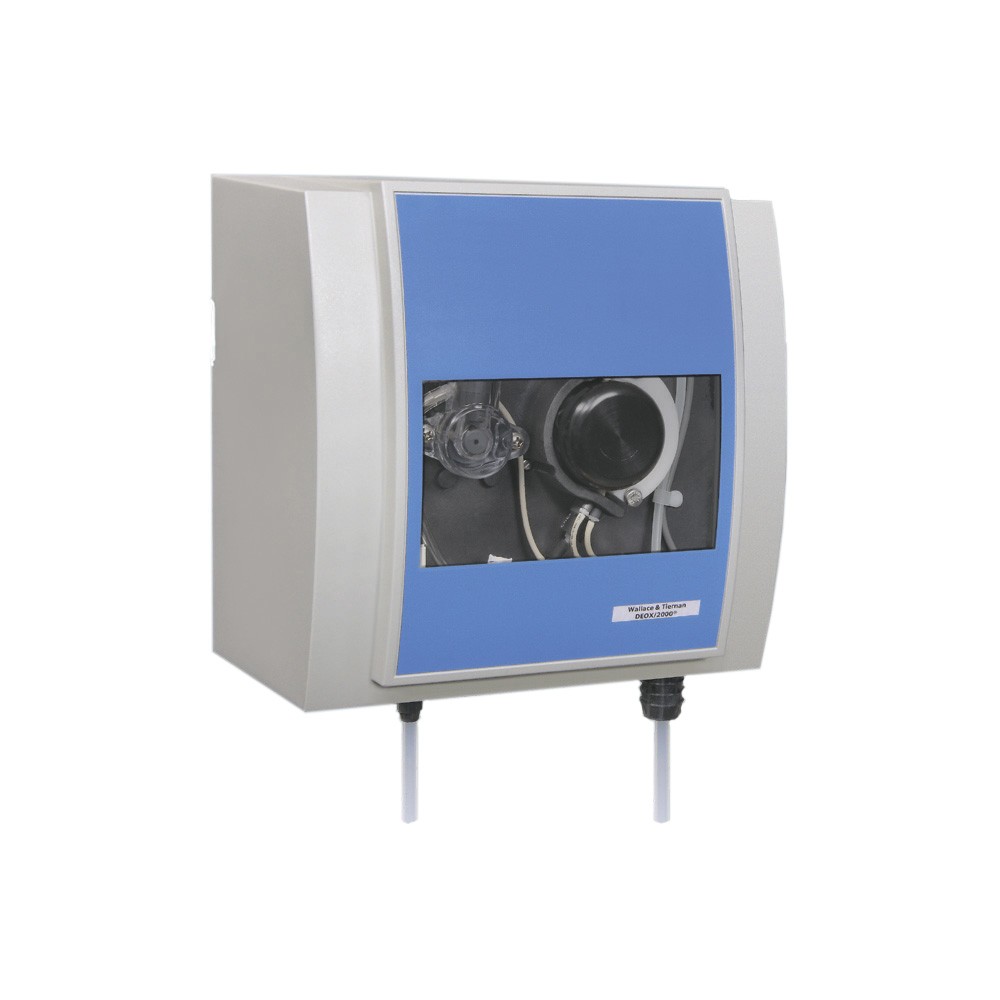

Deox 2000

Deox 2000

Производитель:WALLACE & TIERNAN (Evoqua Water Technologies)
Область применения:Технологическая вода,  Сточная вода
Измеряемый параметр:Хлор общий,  Сульфиты SO2,  Температура
Купить
Описание Тех. характеристики Запчасти Опросный лист Заказать

DEOX 2000® ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ SO2 ДЛЯ ДЕХЛОРИРОВАНИЯ

Измерительный модуль для дехлорирования Deox 2000® является наиболее эффективным для точного измерения как остаточного количества сульфита, так и общего хлора в сточных водах. Уникальная возможность анализа остаточного уровня «center zero» позволяет контролировать SO2 до заданного значения, что обеспечивает полное дехлорирование на уровне, разрешающим сброс. Дорогостоящая подача SO2 сводится к минимуму. Комбинируется либо с электронным модулем SFC (анализ и управления в одной точке), либо с универсальным электронным модулем MFC (анализ и управления в нескольких точках).

Deox 2000® проводит уникальный процесс измерения остаточных количеств сульфита. Он основан на принципе смещения образца с источником йода, который не зависит от качества образца. При таком стабильном «смещении йода» снижение уровня йода в пробе пропорционально остаточному количеству SO2. И наоборот, повышение уровня йода пропорционально остатку Cl2. Поэтому в процессе дехлорирования можно измерять и контролировать остаточные количества SO2 или Cl2.

Преимущества

  • Соблюдение разрешений на сброс остатков Cl2 в процессах очистки сточных вод и охлаждения
  • Мониторинг остаточного содержания сульфита предотвращает чрезмерную подачу химического вещества для дехлоирования
  • Раздельный поток проточной кюветы для экономичного использования реагентов
  • Быстрая скорость отклика для приложений управления и мониторинга быстрых изменений качества воды
  • Отдельная проточная ячейка и электронные модули для вариативности установки

Применение
• Процессы хлорирования / дехлорирования муниципальных сточных вод
• Охлаждающая вода
• Производственные процессы и сточные воды

Стандартные функции
• Непрерывное онлайн-измерение остатков как сульфита, так и хлора
• Пять рабочих диапазонов от 0,5 мг/л SO2 - 0,5 мг/л Cl2 до 10,0 мг/л SO2 - 10,0 мг/л Cl2
• Проверенная амперометрическая трехэлектродная измерительная ячейка для прямого измерения остатков
• Не зависит от качества воды, изменения мутности, температуры или проводимости
• Стабильный реагент хлорамин-Т для генерации смещения йода

Дополнительные функции
• Выбор скорости перистальтического насоса – для остаточного контроля используется насос 1 об/мин, чтобы минимизировать использование реагента; для использования в контуре управления используется насос на 2 об/мин для быстрого реагирования на изменение процесса.
• Дозирование в пробоотборной линии - насос для дозирования биоцидов может использоваться со встроенным программным обеспечением для предотвращения биообрастания в пробоотборной линии.
• Круговой самопицец диаграммы - имеет диапазоны нулевой центровки (мг/л SO2 - 0 мг/л Cl2)

Модульная конструкция
Измерительная ячейка Deox/2000® используется совместно с контроллером SFC или MFC. Модуль измерения Deox/2000® состоит из проточной ячейки в отдельном корпусе для монтажа на стену и плагина в электронном модуле. Как правило, измерительная ячейка Deox/2000® устанавливчается рядом с электронными блоками SFC или MFC, но они могут быть установлены и раздельно на расстоянии до 2м. Съемная крышка обеспечивает быстрый доступ к проточной системе, измерительной ячейке и перистальтическому насосу. Все трубопроводы для жидкостей отводятся в общий сток. При необходимости, бутылки с реагентами устанавливаются ниже корпуса анализатора с помощью прилагаемых кронштейнов. Используя технологии"plug and play", SFC или MFC автоматически распознаёт электронный модуль Deox/2000® и отображает корректную информацию. SFC или MFC имеют несколько аварийных сигнальных выходов, аналоговый выход 0/4-20 млА, RS 232 интерфейс или цифровой интерфейс RS 485.
Кроме того, в SFC или MFC может быть предусмотрено управление заданным значением центра-нуля.

Трёхэлектродная измерительная ячейка
Используя общепринятую и проверенную временем технологию амперометрических измерений, в проточной ячейке Deox/2000® применяется инновационная 3-электродная измерительная ячейка для непосредственного остаточного измерения. Это дает вам точный, проверяемый вывод для мониторинга и контроля независимо от изменения состояния воды. Благодаря своей конструкции с голым электродом проточная ячейка Deox/2000® не подвержена загрязнению, типичному для мембранных зондовых анализаторов, вызванному бактериями, жиром или мутностью. Трехэлектродная ячейка устраняет необходимость в постоянных настройках нуля, типичных для других анализаторов. Надежность и стабильность значительно улучшены, а обслуживание значительно сокращено.

Уникальная система подачи пробы
Дехлорированный образец поступает в измерительный модуль Deox / 2000 со скоростью 11-19 л/м (3-5 галлонов в минуту) через подходящий насос для отбора проб ниже точки введения сульфита. Промывочный Y-фильтр в линии отбора проб фильтрует образец и разделяет его на два потока. Большой избыток потока пробы используется для непрерывной промывки сита фильтра. Меньший поток дросселируется и поступает в анализатор.
Внутри измерительного модуля Deox / 2000 используется перистальтический насос без клапана, чтобы гарантировать, что последовательный образец достигает анализирующей ячейки для своевременного измерения параллельно с фактическим временем задержки процесса. Этот насос также доставляет жидкие реагенты в фиксированной пропорции к пробе.
Отдельно хранящиеся, стабильный хлорамин-Т-буфер и растворы KI смешивают до ввода образца. Смесь преобразуется в йод для смещения образца при обеспечении необходимой корректировки рН. Рабочее колесо с приводом от двигателя в анализирующей ячейке поддерживает стабильную скорость жидкости и обеспечивает постоянную бомбардировку песком для очистки поверхностей электродов. Ячейка измеряет количество йода после реакции с образцом и сравнивает его с известным смещением для определения количества SO2 или Cl2 в образце.

Автоматическая линия дозирования образца
Одной из проблем, присущих приложениям для дехлорирования сточных вод, является биологический рост в линии пробоотбора, от насоса пробоотборника до анализатора, из-за очень низких или нулевых остаточных количеств хлора. В качестве опции, анализатор может поставляться с небольшим дозирующим насосом для дозирования подходящего биоцида (обычно гипохлорита натрия) для очистки линии пробоотбора. Насос активируется программным обеспечением анализатора для периодического автоматического дозирования линии пробоотбора. Во время дозирования выход 4-20 мА анализатора замораживается, чтобы предотвратить сбои в операциях управления или контроля. Надежность анализатора повышается, а техническое обслуживание уменьшается.

ДЛЯ ПОЛНОЙ КОМПЛЕКТАЦИИ ПРИБОРА НЕОБХОДИМ ЭЛЕКТРОННЫЙ МОДУЛЬ:

  • MFC
  • SFC

Готовое решение: MFC Micro 2000®,  SFC Micro 2000®

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип измерения
Амперометрическое. Непрерывно измеряет и показывает остаточный сульфит или хлор в сточных или охлаждающих системах.

Точность
+/- 5% от полной шкалы (в диапазоне от остатка SO2 до CL2).

Чувствительность
2% от полной шкалы

Повторяемость
0,001 мг / л или 1% от полной шкалы, в зависимости от того, что больше.

Стабильность
При благоприятных условиях +/- 5% от полной стоимости в течение 1 месяца. Однако при пополнении реагента йодата может потребоваться повторная калибровка.

Остаточные диапазоны измерения
Доступны пять стандартных диапазонов.
0.5 мг/л SO2 - 0 - 0.5 мг/л CL2
1.0 мг/л SO2 - 0 - 1.0 мг/л CL2
2.5 мг/л SO2 - 0 - 2.5 мг/л CL2
5.0 мг/л SO2 - 0 - 5.0 мг/л CL2
10.0 мг/л SO2 - 0 - 10.0 мг/л CL2

Скорость отклика
90 сек с двигателем насоса 2 об / мин.
180 сек с двигателем насоса 1 об / мин.
(Образец перекачивается в ячейку через внутренний перистальтический насос.)

Выходной сигнал
Изолированный аналоговый выход 4-20 мА постоянного тока, пропорциональный остаточному, центрированный на ноль (4-12 мА, пропорциональный остаточному SO2, 12-20 мА пропорциональный остаточному количеству CL2).
Максимальный импеданс 600 Ом.

Требования к образцу
Приблизительно от 10 до 20 л / м (2 - 5 галлонов в минуту), в зависимости от применения. Рекомендуемая скорость жидкости составляет 1,5 м / с (5 футов / с). Максимальное давление 8 бар (125 фунтов на кв. Дюйм), дросселированное до уровня менее 0,3 бар (5 фунтов на кв. Дюйм) на Y- образном фильтре перед входом в анализатор. (Требования к образцу измерительной ячейки 0,5 л / м.) В длинных линиях пробы больший расход предотвратит задержку в показаниях.
Доступен дополнительный удаленный пробоотборный насос.

Жидкие реагенты
Буферный раствор с pH 4 добавляется через внутренний перистальтический насос для отбора проб. Этот же насос питает раствор йодата калия. Два реагента смешивают и добавляют к образцу. Моющее средство добавляется в буфер с pH 4, чтобы минимизировать отложение жира и масла в ячейке.

Соленость
Свежая морская вода.

Соединения
13 мм (1/2 ”) внутренняя линия пробоотбора NPT, 1 мм (3/8”) и 32 мм (1-1 / 4 ”) шланговые соединения.

Температура
Температура окружающей среды от 2 ° C до 52 ° C
Образец, от -3 ° C до 52 ° C.

Электрические требования
Питание от электронного модуля MFC или SFC.

Монтаж
Блок анализатора, с или без круговой диаграммы или самописца, поставляется отдельно для настенного монтажа или установки на панели управления.

Размеры (Ш х В х Г)
331 х 329 х 251 мм

Вес
9 кг

ДЛЯ ПОЛНОЙ КОМПЛЕКТАЦИИ ПРИБОРА НЕОБХОДИМ ЭЛЕКТРОННЫЙ МОДУЛЬ:

  • MFC
  • SFC

Готовое решение: MFC Micro 2000®,  SFC Micro 2000®
