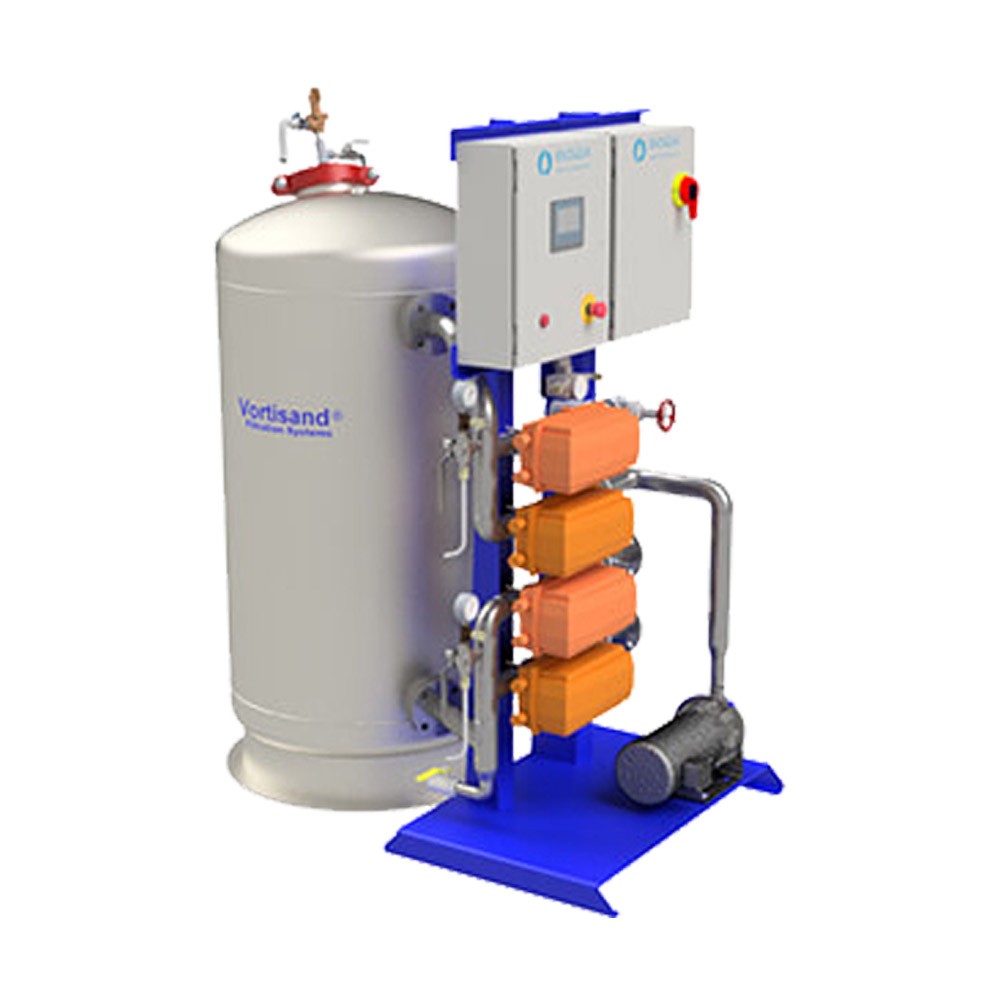

Фильтры Vortisand серии С для наружной установки

Фильтры Vortisand серии С для наружной установки

Производитель:VORTISAND (Evoqua Water Technologies)
Область применения:Питьевая вода,  Технологическая вода,  Сточная вода,  Бассейны, аквапарки и т.д.,  Нефтяная промышленность
Фильтрующий элемент:Микропесок
Купить
Описание Тех. характеристики Запчасти Опросный лист Заказать

МИКРОПЕСЧАНЫЕ ФИЛЬТРЫ "Vortisand®" серии С

Микропесчаный  фильтр серии С производимый брендом компании Evoqua Water Technologies -  Vortisand® - это фильтр с высокой пропускной способностью, который сочетает в себе динамику поперечного потока с микропесками для достижения субмикронных характеристик фильтрации. Эта технология позволяет устройству работать со скоростью фильтрации до 5 раз выше, чем у традиционных медиа-фильтров, при этом обеспечивая в 10-50 раз более тонкую фильтрацию.

Выбор подходящего фильтра для вашей системы охлаждения

Хотя для фильтрации бокового потока применяется множество технологий, в течение более чем 30 лет субмикронные фильтры "Vortisand" признаются лидером в эффективности и инновации в отрасли.

Новая серия C основана на многолетнем опыте и обратной связи с заказчиками и предлагает широкий ассортимент фильтров, которые идеально подходят для промышленных применений в области охлаждения, таких как системы ОВКВ, центры хранения и обработки данных, центральные коммунальные объекты, больницы, районные энергетические объекты и многое другое.

Некоторые из усовершенствований:
ОСОБЕННОСТИ И ДОСТОИНСТВА

Оптимизированная компоновка

  • На 15 % уменьшена занимаемая площадь;
  • Простое, интуитивно понятное управление для облегчения эксплуатации и устранения неисправностей;
  • Компоновка трубопроводов разработана так, чтобы облегчать монтаж и обслуживание;
  • Разъёмная конструкция блока для маневренности в стеснённых пространствах, таких как помещения для механического коммунального оборудования.

Безопасность и надёжность

  • Специальные кожухи для высоковольтной и низковольтной электроники для повышения безопасности во время работы;
  • Закрывающиеся при отказе клапаны для повышения безопасности и работоспособности;
  • Резервуары высокого давления, изготовленные по нормам ASME, для дополнительной надёжности и долговечности.

Принцип действия

РЕЖИМ ФИЛЬТРАЦИИ

Системы фильтрации "Vortisand®" используют первоклассные диффузоры "VortiJet™" для создания поперечного потока, который движется параллельно поверхности среды. Комбинация этого поперечного потока и среды из микропеска размером 0,15 мм позволяет фильтру удалять загрязнения двумя способами:

(1) Крупные частицы загрязнений задерживаются микропеском, в то время как поперечные потоки поддерживают их во взвешенном состоянии и не дают им блокировать поверхность;

(2) Мелкие частицы загрязнений, которые входят в микропесок, захватываются крошечными пустотами между частицами среды.

РЕЖИМ ОБРАТНОЙ ПРОМЫВКИ

Загрязнения, задержанные во взвеси и внутри среды микропеска (глубинная фильтрация) легко удаляются при помощи автоматического цикла обратной промывки. Поскольку среда микропеска является лёгкой, циклы обратной промывки фильтров "Vortisand" требуют меньшего расхода и времени, чем традиционные фильтры с песком или множественными средами.
Результатом является технология, которая удаляет частицы размером менее одного микрона при 4–5-кратном гидравлическом расходе по сравнению с фильтрами с другой средой, в то же время требуя на 50 % меньше воды для обратной промывки.

Технологические преимущества для контуров охлаждения

  • Субмикронная фильтрация: Удаление мелких частиц, ответственных за засорение систем охлаждения, помогает сохранить работоспособность охлаждающего оборудования при пиковой эффективности.
  • Уменьшенная занимаемая площадь: Высокая производительность фильтрации означает, что фильтры "Vortisand" имеют одни из самых низких величин занимаемой площади среди фильтров с любыми средами.
  • Автоматизированная работа / минимальный объём технического обслуживания: Фильтры "Vortisand" являются полностью автоматизированными, требуют минимального обслуживания и имеют удобный для пользователя интерфейс, предусматривающий напоминания о выполнении технического обслуживания.
  • Сниженная стоимость эксплуатации: Поскольку наполнитель из микропеска легко подвергается обратной промывке, фильтры "Vortisand" требуют на 50 % меньше воды для промывки, чем фильтры с традиционным наполнителем. РАЗОМКНУТЫЕ КОНТУРЫ

Выбор размера вашего фильтра бокового потока для разомкнутых контуров

Хотя имеется несколько возможных конфигураций установки фильтра бокового потока в разомкнутый контур, "Evoqua" рекомендует, чтобы в фильтр "Vortisand®" выполнялся отвод бокового потока из напорной секции контура ниже главных рециркуляционных насосов. Этим обеспечивается достаточное разрежение для всасывания в питательный насос фильтра "Vortisand".

Диапазон ёмкости градирни (тонн)
Скорость рециркуляции градирни (галлонов/мин)*МодельПроизводительность фильтра (галлонов/мин)
290-490870-1470VC-5050
430-7251290-2175VC-7575
670-11002010-3300VC-100100
930-15502790-4650VC-140140
1333-22224000-6667VC-200200
1867-31115600-9333VC-280280
2300-39006900-11700VC-350350
3900-670012000-20100VC-600600

* Примечание по допущениям: Расход 3 галлона/мин на тонну градирни (12000 брит. тепл. ед./ч). Основано на диапазоне рециркуляции 3–5 %. Если имеется перекрытие между двумя моделями, мы рекомендуем выбирать бóльшую модель, чтобы обеспечить наилучшее возможное качество воды. Все выбранные модели должны быть подтверждены инженером по эксплуатации "Evoqua".

Объём системы (тыс. галлонов)МодельПроизводительность фильтра (галлонов/мин)
60-190VC-5050
90-280VC-7575
145-430VC-100100
200-600VC-140140
300-900VC-200200
400-1200VC-280280
500-1500VC-350350
860-2600VC-600600


ХОЛОДНЫЕ КОНТУРЫ

Выбор размера вашего фильтра бокового потока для холодных контуров:
Фильтры "Vortisand" обеспечивают намного лучшее действие и требуют меньше трудозатрат, чем мешочные или патронные фильтры, которые обычно применяются в замкнутых контурах, в особенности для больших контуров. Выбор фильтра бокового потока "Vortisand" для холодных и прочих замкнутых контуров основан на объёме воды в контуре. "Evoqua" рекомендует использовать фильтр "Vortisand" такой мощности, чтобы она была достаточной для фильтрации всего объёма однократно каждые 24–72 часа. Окончательный выбор следует производить с помощью инженера по эксплуатации компании "Evoqua" и с учётом качества воды, возраста трубопроводов и использующихся материалов.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Фильтр "VORTISAND®" серии С
Субмикронная фильтрация бокового потока для промышленных контуров охлаждения

Технические решения по охлаждающей воде для центров обработки данных

Характеристики

Материалы

  • Высочайший уровень компонентов и характеристик
  • Система полностью из нержавеющей стали 304, включая резервуар и трубную обвязку
  • Повышенное качество сварки, (AWS D1.1) для меди
  • Обеспечена улучшенная защита от коррозии для углеродистой стали
  • Приводы клапана NEMA 4Х

Диапазон фильтрации: от 5 микрон и менее

Модели фильтров "Vortisand®" серии С

МОДЕЛЬVC-50VC-75VC-100VC-140VC-200VC-280VC-350VC-600
Производительность (галлонов/мин)5075100140200280350600
Максимальный расход (галлонов/мин)22335070100140140240
Расход при обратной промывке (галлонов/мин)2235507010014075150

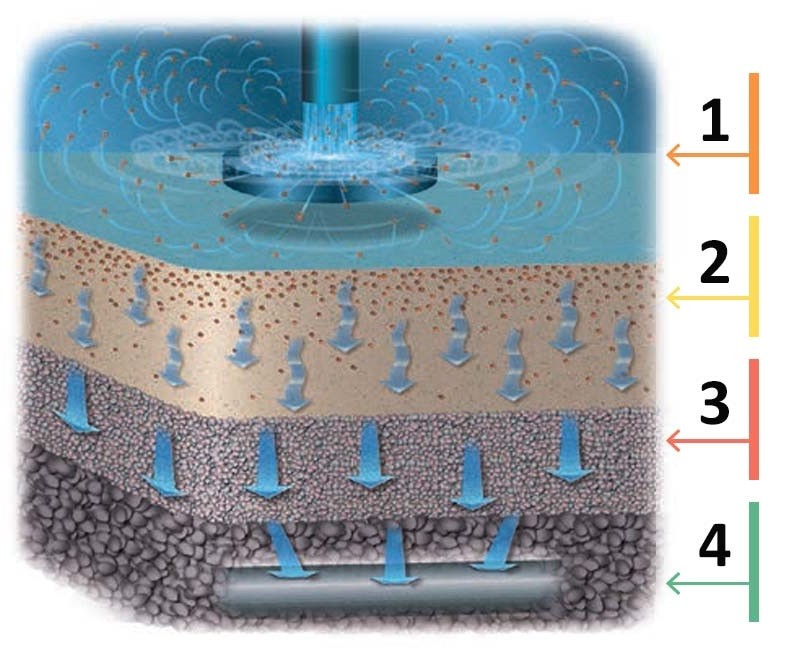

Фильтр "Vortisand®" серии С

1. Поперечный поток:
Инжектор "VortiJet" создаёт поперечные потоки у поверхности наполнителя. Крупные частицы остаются взвешенными, что предотвращает забивание поверхности наполнителя.

2. Микропесок:
Малые частицы проникают в мелкозернистую среду из микропеска, где они захватываются крошечными пустотами в наполнителе.

3. Опорная структура:
Более крупнозернистая среда используется в качестве опорной структуры для микропеска. Эти слои не выполняют фильтрацию.

4. Дренажный слой:
Отфильтрованная вода протекает через опорные слои и выходит наружу через нижний дренаж.
