BT-MF 5-20 230V

BT-MF 5-20 230V

Производитель:ETATRON
Производительность насоса, л/ч:5
Мощность, кВт:0,115
Материал проточной части:ПВХ (PVC)
Купить
Описание Тех. характеристики Запчасти Опросный лист Заказать

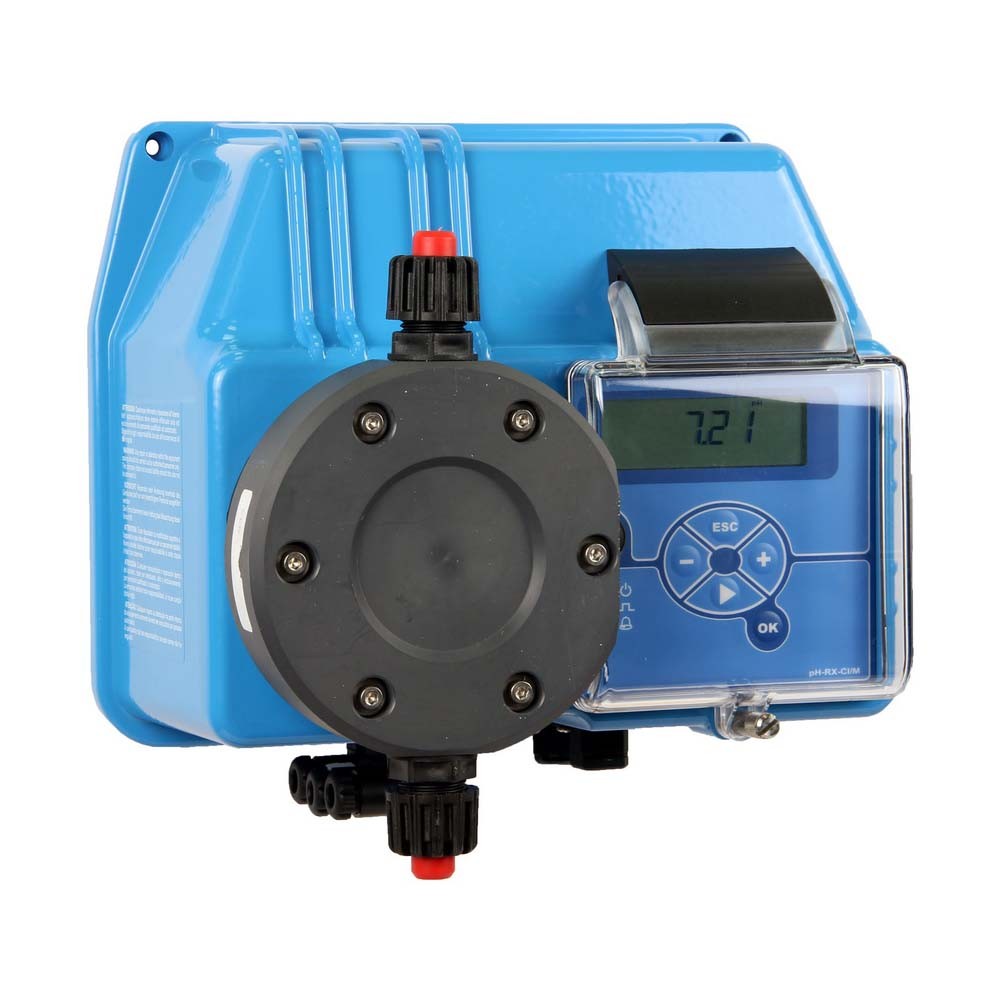

Электромагнитный мембранный насос-дозатор BT-MF 5-20 230V

производительностью 5 л/ч из серии насосов BT - это многофункциональный цифровой насос пропорционального дозирования.
Имеет дополнительные функции: релейный выход ON/OFF для аварийной сигнализации; электронные часы; таймер; зуммер.
Тип крепления - настенный.

Режимы дозирования:

  • Постоянный ON-OFF.

В этом режиме насос работает с производительностью, настраиваемой вручную при помощи кнопок управления. Насос можно запрограммировать одним из трех способов:
0-160, 0-180 (30-80 л/ч) импульсов в минуту;
0-120 импульсов в час;
0-48 импульсов в день

  • Пропорциональный PROP.

1. Режимы пропорционального дозирования от импульсного расходомера:

- умножения 1xN: Насос работает от импульсов, подаваемых внешним устройством (например, импульсным расходомером) и выдает число впрысков равное отображаемому на дисплее числу "N", которое установлено оператором. Если в процессе работы насоса внешнее устройство подает на него еще сигналы, они игнорируются.

- умножения с памятью 1xN(M): Насос работает от импульсов, подаваемых внешним устройством (например, импульсным расходомером) и выдает число впрысков равное отображаемому на дисплее числу "N", которое установлено оператором. Если в процессе работы на насос поступают следующие сигналы от внешнего устройства, они сохраняются в памяти микроконтроллера и будут обработаны сразу после окончания предыдущего цикла.

- деления 1:N: После получения заданного оператором количества импульсов "N" насос произведет один впрыск.

2. Режим дозирования РРМ (частей на миллион):

Позволяет осуществлять очень точное дозирование. Для осуществления данной функции насос необходимо подсоединить к расходомеру.

При помощи кнопок на панели управления, программируются следующие параметры:
- Входной контакт от расходомера (в литрах на импульс):0,1; 0,25; 0,5; 1,25; 5; 10; 25; 50; 100; 250; 500; 1000.
- Объем жидкости на импульс от 0,00 до 20,00 см3.
- Концентрация дозируемой жидкости (%)
- Необходимое число ppm от 0,01 до 20,00 ppm
Используя вышеописанную функцию, микропроцессор насоса подсчитает необходимое число импульсов на объем воды, проходящей через расходомер.

3. Режим пропорционального дозирования от внешнего mA сигнала:

Рабочий диапазон: 0-20 mA; 0-160, 0-180 (30-80 л/ч) импульсов в минуту
Регулируемые мин. и макс. точки отключения: Стоп/Продолжать
В данном режиме насос принимает входящий mА сигнал для управления частотой импульсов. Это позволяет осуществлять удаленное и пропорциональное управление.
Производительность насоса пропорциональна всем mА значениям, находящимися между точками "Установка 1" и "Установка 2". Поскольку точки "Установка 1" и "Установка 2" можно устанавливать независимо друг от друга, возможно осуществление реверсного входного сигнала (20-4 mА).

Насосы производятся в алюминиевом корпусе стойком к кислоте, покрытом двумя слоями эпоксидной смолы. Панель управления защищена прозрачной крышкой из поликарбоната. Класс защиты IP 65.

Головка насоса типа С в стандартном исполнении  ПВХ-Витон с залипающими клапанами, без клапана стравливания воздуха.

По дополнительному запросу доступны головки из н/ст AISI 316, PVDF , Plexiglas, с различными материалами изготовления фиксирующих клапанов и прокладок.

Прибор имеет ЖК-дисплей с подсветкой.

Помимо ЖК-дисплея на панели управления расположены:
- 5 сенсорных кнопок для выбора режима работы: START/STOP, вверх, вниз, больше, меньше
- 3 светодиода: электропитание, частота импульсов, сигнализация датчика уровня или аварии

Модель BT-MF 5-20 230V имеет поддержку датчиков уровня и выходного потока (датчики в комплект поставки не входят).

Панель управления дозирующего насоса Etatron BT-MF 5-20 230V

Область применения насосов-дозаторов серии BT:
- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- обеззараживание воды в плавательных бассейнах,
- пищевая и химическая промышленность,
- сельское хозяйство и т.д.

Комплект поставки:

  • мембранный дозирующий насос – 1 шт.
  • шланг забора из гибкого ПВХ – 4 м.п.
  • шланг сброса из напорного ПЭ – 2 м.п.
  • клапан забора реагента (Полипропилен - Керамика) – 1 шт.
  • клапан впрыска реагента (Полипропилен - Керамика) – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

ХАРАКТЕРИСТИКИ

Электромагнитный мембранный насос-дозатор BT-MF 5-20 230V

Версия

Производительность при противодавлении

Мах имп/минОбъём импульса, млДлина хода пистона, мм
л/чбар
05205201600,521,5

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25оС

Стандартное исполнение двигателя: 230В, 50 Гц, однофазное

Мощность: 115 Вт, рабочий ток: 0,48 А

Максимальная высота забора реагента: 2 м.

Тип головки: С
стандартная головка ПВХ-Витон с залипающими клапанами из Витона, без клапана стравливания воздуха.

Тип управления: цифровое

Режим дозирования:
- Постоянный ON/OFF, ручной
- Пропорциональный PROP:
от импульсного расходомера: умножения 1xN, умножения с памятью 1xN(M), деления 1:N
режим дозирования PPM
режим дозирования от внешнего mA сигнала

Класс пылевлагозащиты: IP65.

Вариант крепления: настенный

Размеры, мм: 203x244x172

Вес, кг: 5.2

Внешние размеры
