Cоленоидные мембранные дозирующие насосы серии DLX настенного крепления производства компании Etatron (Италия) находят обширную область применения от бассейна до промышленных предприятий.
В зависимости от модели насосы имеют аналоговое или микропроцессорное управление. Антикислотный пластиковый корпус, панель управления защищена от УФ излучения плёнкой. Часть моделей имеет поддержку датчика уровня реагентов, датчиков потока, автоматическую температурную компенсацию, встроенные контроллеры уровня рН, Redox, хлора. В стандартной комплектации проточной части насоса головка выполнена из PVDF (поливинилдефторид или фторопласт) с двойными шаровыми клапанами из керамики (кроме моделей 2-20 и 20-3), что позволяет дозировать практически любые агрессивные химические реагенты. Насосы серии DLX можно модифицировать в насосы DLXB (горизонтальная установка).
Производительность от 1 до 20 л/ч, противодавление до 20 бар. Высота забора 2 м.
Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

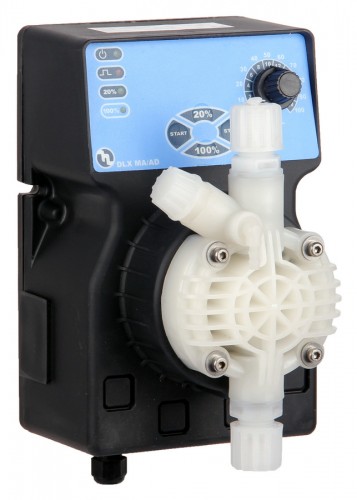

Аналоговый мембранный насос-дозатор с ручным управлением.
Режим дозирования: Постоянный ON/OFF.
Регулировка производительности - при помощи ручки потенциометра: двойная шкала 0-100 % и 0-20%.
- 4 светодиода отображения статуса работы: электропитание, частота импульсов, режим работы 0-20%, режим работы 10-100%
- 4 сенсорные кнопки: START, STOP, режим 0-20%, режим 0-100%
- ручка потенциометра для регулировки производительности
Модель DLX-MA/AD не имеет поддержки датчика уровня.

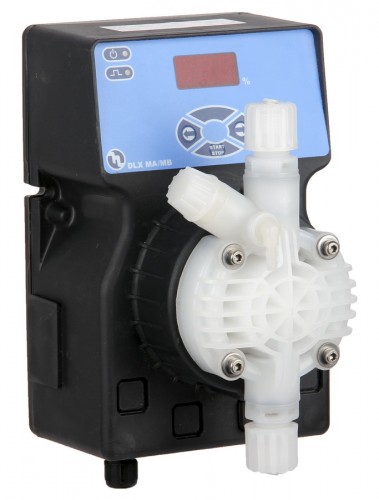

Мембранный насос-дозатор с микропроцессорным управлением.
Режим дозирования: Постоянный ON/OFF.
Регулировка производительности - сенсорными кнопками: от 0 до 100 % с шагом 1%.
На панели управления расположены:
- сегментно-цифровой дисплей
- 2 светодиода отображения статуса работы: электропитание, частота импульсов
- 3 сенсорные кнопки для выбора режима работы: START/STOP, больше, меньше
Модель DLX-MA/МВ имеет поддержку датчика уровня (датчик приобретается отдельно).

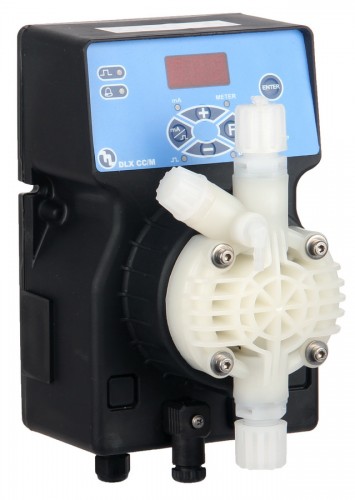

Мембранный насос-дозатор пропорционального дозирования от внешнего мА сигнала.
Режим дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный от внешнего сигнала (0)4-20мА (установлен по умолчанию).
На панели управления расположены:
- сегментно-цифровой дисплей
- 5 сенсорных кнопок для выбора режима работы: mA/импульс, Функция, ENTER, больше, меньше
- 8 светодиодов: частота импульсов, сигнализация датчика уровня, режим работы: ручной или 4-20 mA; режим отображения: импульсы/входящий ток; Точки уставки Min/Max
Модель DLX-СС/М имеет поддержку датчика уровня (датчик приобретается отдельно).
Насосы DLX-СС/М предоставляют возможность выбора реверсивного режима дозирования: 4 mA - MIN; 20 mA - MAX или 4 mA - MAX; 20 mA - MIN.
При отключении электропитания в рабочем режиме Ручной (Manual) и при повторном включении электропитания - насос автоматически перейдет в режим работы METER (от входящего сигнала 4-20 mA)

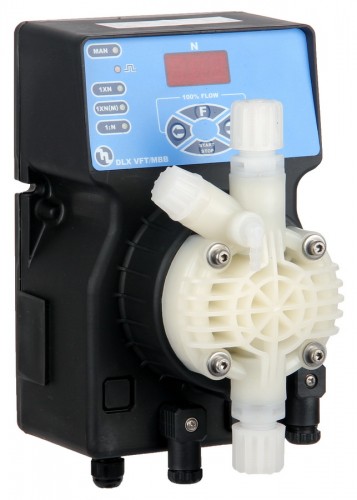

Насосы-дозаторы пропорционального дозирования данной модели работают от сигнала импульсного расходомера.
Микропроцессорное управление.
Режимы дозирования:
1. Постоянный ON-OFF. Ручное управление с регулировкой производительности от 0 до 100%.
2. Пропорциональный PROP. Пропорциональное дозирование от внешнего импульсного сигнала (от импульсного расходомера).
Режимы пропорционального дозирования:
- умножения 1xN,
- умножения с памятью 1xN(M),
- деления 1:N.
Регулировка производится механическими элементами управления.
На панели управления расположены:
- сегментно-цифровой дисплей
- 4 сенсорные кнопки для выбора режима работы: START/STOP, F (Функция), больше, меньше
- 5 светодиодов: частота импульсов, режимы: ON-OFF, 1xN, 1xN(M),1:N
Модель DLX-VFT/MBB имеет поддержку датчика уровня (датчик приобретается отдельно).

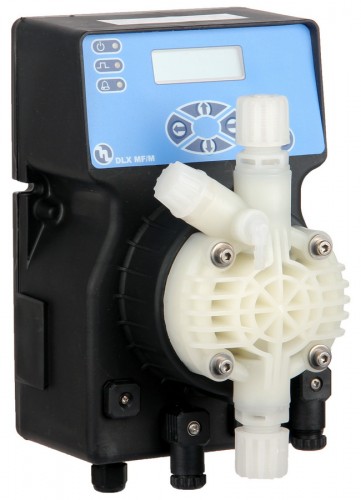

Многофункциональный цифровой насос-дозатор пропорционального дозирования.
Режимы дозирования:
1. Пропорциональный PROP.
Режимы пропорционального дозирования от импульсного расходомера: - умножения 1xN; - умножения с памятью 1xN(M); - деления 1:N.
Режим дозирования РРМ (частей на миллион)
Режим пропорционального дозирования от внешнего mA сигнала:
На панели управления расположены:
- ЖК-дисплей с подсветкой
- 5 сенсорных кнопок для выбора режима работы: START/STOP, вверх, вниз, больше, меньше
- 3 светодиода: электропитание, частота импульсов, сигнализация датчика уровня или аварии
Имеет поддержку датчиков уровня и выходного потока (датчики в стандартный комплект поставки не входят), релейный выход ON/OFF для аварийной сигнализации, электронные часы, таймер, зуммер.
Модель DLX-MF/M имеет поддержку датчиков потока и уровня (датчики приобретается отдельно).

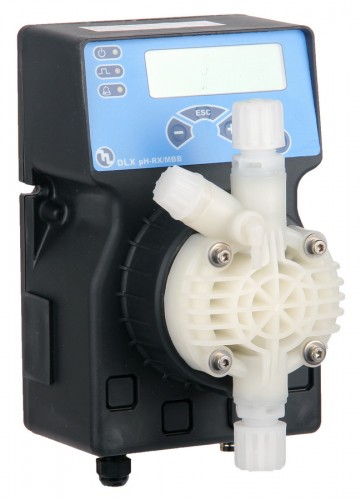

Дозирующие насосы со встроенным контроллером рН/ОВП (на выбор).
Режимы дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный PROP.
Диапазон измерений: 0-14 рН; -1000+1400 mV
На панели управления расположены:
- ЖК-дисплей с подсветкой
- 4 сенсорные кнопки для выбора режима работы: OK, ESC, больше, меньше
- 3 светодиодных индикатора: электропитание, частота импульсов, сигнализация датчика уровня или аварии
Модель DLX PH-RX/MBB имеет поддержку датчика уровня и потока (датчики приобретается отдельно).

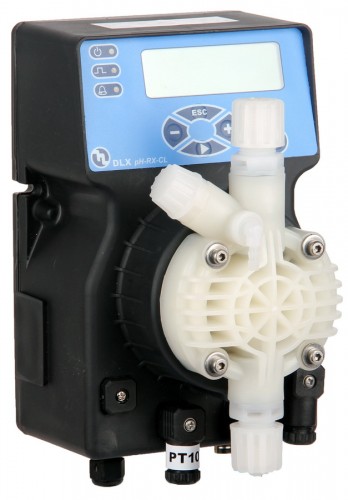

Дозирующие насосы со встроенным контроллером рН/ОВП/Хлор (на выбор).
Режимы дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный PROP.
Диапазон измерений: 0-14 рН; -1000+1400 mV; 0-20 ppm
На панели управления расположены:
- ЖК-дисплей с подсветкой
- 5 сенсорные кнопки для выбора режима работы: OK, ESC, больше, меньше, переход
- 3 светодиодных индикатора: электропитание, частота импульсов, сигнализация датчика уровня или аварии
Модель DLX PH-RX-CL/M имеет поддержку датчика уровня и потока (датчики приобретается отдельно); релейный выход ON/OFF для аварийной сигнализации; автоматическую компенсацию температуры (при наличии датчика РТ100)
График производительности дозирующих насосов серии DLX отображают максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C
Версия | Производительность при противодавлении | Мах имп/мин | Объём импульса, мл | Длина хода пистона, мм | Высота забора, м | Стандартное напряжение | Потребляемая мощность | Вес (нетто), кг | ||
л/ч | бар | Вт | А | |||||||
| 0115 | 1 2 3 | 15 10 5 | 120 | 0,14 0,28 0,42 | 1,10 | 2 | 230В, 50 Гц | 37 | 0,16 | 2,3 |
| 0220 | 2 | 20 | 120 | 0,28 | 1,10 | 2 | 230В, 50 Гц | 58 | 0,16 | 2,9 |
| 0507 | 5 6 8 | 7 5 2 | 120 | 0,69 0,83 1,11 | 1,10 | 2 | 230В, 50 Гц | 37 | 0,16 | 2,3 |
| 0810 | 8 10 12 | 10 7 3 | 120 | 1,11 1,39 1,67 | 1,4 | 2 | 230В, 50 Гц | 58 | 1,25 | 2,9 |
| 1504 | 15 | 4 | 120 | 2,08 | 2,00 | 2 | 230В, 50 Гц | 58 | 0,25 | 2,9 |
| 2003 | 20 | 3 | 120 | 2,60 | 1,80 | 2 | 230В, 50 Гц | 58 | 0,25 | 2,9 |
*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25оС
| Материалы проточной части | Стандартное исполнение | Исполнение по отдельному запросу |
| Головка насоса | PVDF / ПП | ПП, н/ст AISI 316, Plexiglas |
| Мембрана | Тефлон (PTFE) | - |
| Ниппеля головки | PVDF / ПП | - |
| Шаровые клапана (ball valves) | Керамика | - |
| Залипающие клапана (lip valves) | VITON® (FPM) | DUTRAL® (EPDM) |
| Уплотнения/прокладки (O-rings) | VITON® (FPM) | DUTRAL® (EPDM), TFE/P |
| Клапан забора реагента | PVDF - Керамика/ ПП - Керамика | PVDF – Керамика |
| Клапан впрыска реагента | PVDF - Керамика/ ПП - Керамика | PVDF – Керамика |
| Шланг забора/стравливания | 4х6 ПВХ прозрачный | PVDF KYNAR FLEX |
| Шланг сброса | 4х6 ПЭ матовый, напорный | PVDF KYNAR FLEX |
* стандартная комплектация насосов серии DLX - головка насоса, клапана забора/впрыска из PVDF (кроме моделей 2-20 и 20-3)
Размеры, мм:
Стандартное электропитание: Стандартное электропитание: 230V - 50/60Гц. По запросу: 24V 50/60Гц, 24V DC, 12V DC.
- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- кондиционирование воды,
- обеззараживание воды в плавательных бассейнах,
- дозация ароматизаторов в парогенераторы,
- пищевая и химическая промышленность,
- водоподготовка коттеджей,
- в системах охлаждения и оборотного водоснабжения,
- химводоподготовка котелен,
- дозирование различных жидкостей, химических реагентов и препаратов в отраслях: теплоэнергетики, хозяйственно-питьевом водоснабжении, сельском хозяйстве, пищевой и химической промышленности, жилищно-коммунальном хозяйстве, производстве напитков, гальванических производствах и пр.
