DLX-MF/М. Многофункциональное управление

Фильтр

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ  ETATRON DLX-MF/M

Cоленоидные мембранные дозирующие насосы серии DLX настенного крепления производства компании Etatron (Италия) находят обширную область применения от бассейна до промышленных предприятий.

Модель DLX-MF/M -  это многофункциональный цифровой насос-дозатор пропорционального дозирования. Антикислотный пластиковый корпус, панель управления защищена от УФ излучения плёнкой. Модель DLX-MF/M имеет поддержку датчиков уровня и выходного потока (датчики в стандартный комплект поставки не входят), релейный выход ON/OFF для аварийной сигнализации, электронные часы, таймер, зуммер.  В стандартной комплектации проточной части насоса головка выполнена из PVDF (поливинилдефторид или фторопласт) с двойными шаровыми клапанами  из керамики (кроме моделей 2-20 и 20-3), что позволяет дозировать практически любые агрессивные химические реагенты. Насосы серии DLX можно модифицировать в насосы DLXB (горизонтальная установка).

Производительность от 1 до 20 л/ч, противодавление до 20 бар. Высота забора 2 м.

Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

Подробнее о модели DLX-MF/M

МОДЕЛЬ НАСОСОВ DLX-MF/M

Режимы дозирования:
1. Пропорциональный PROP.
Режимы пропорционального дозирования от импульсного расходомера: - умножения 1xN; - умножения с памятью 1xN(M); - деления 1:N.
Режим дозирования РРМ (частей на миллион)
Режим пропорционального дозирования от внешнего mA сигнала:

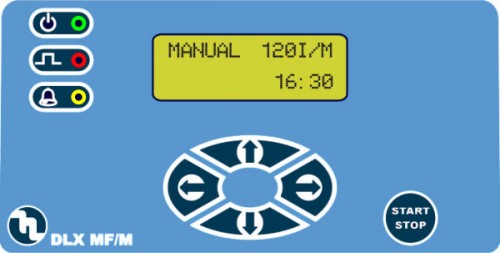

Панель управления DLX-MF/M

На панели управления расположены:
- ЖК-дисплей с подсветкой
- 5 сенсорных кнопок для выбора режима работы: START/STOP, вверх, вниз, больше, меньше
- 3 светодиода: электропитание, частота импульсов, сигнализация датчика уровня или аварии

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ

График производительности дозирующих насосов серии DLX отображают максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия

Производительность при противодавлении

Мах имп/мин

Объём импульса, мл

Длина хода пистона, мм

Высота забора, м

Стандартное напряжение

Потребляемая мощность

Вес (нетто), кг

л/ч

бар

Вт

А

0115

1

2

3

15

10

5

120

0,14

0,28

0,42

1,102230В, 50 Гц370,162,3
02202201200,281,102230В, 50 Гц580,162,9
0507

5

6

8

7

5

2

120

0,69

0,83

1,11

1,102230В, 50 Гц370,162,3
0810

8

10

12

10

7

3

120

1,11

1,39

1,67

1,42230В, 50 Гц581,252,9
15041541202,082,002230В, 50 Гц580,252,9
20032031202,601,802230В, 50 Гц580,252,9

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25оС

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной частиСтандартное исполнениеИсполнение по отдельному запросу
Головка насосаPVDF / ПП  ПП, н/ст AISI 316, Plexiglas
Мембрана Тефлон (PTFE)-
Ниппеля головкиPVDF / ПП-
Шаровые клапана (ball valves)Керамика-
Залипающие клапана (lip valves)VITON® (FPM)DUTRAL® (EPDM)
Уплотнения/прокладки (O-rings)VITON® (FPM)DUTRAL® (EPDM), TFE/P
Клапан забора реагентаPVDF - Керамика/ ПП - КерамикаPVDF – Керамика
Клапан впрыска реагентаPVDF - Керамика/ ПП - КерамикаPVDF – Керамика
Шланг забора/стравливания4х6 ПВХ прозрачныйPVDF KYNAR FLEX
Шланг сброса4х6 ПЭ матовый, напорныйPVDF KYNAR FLEX

* стандартная комплектация насосов серии DLX - головка насоса, клапана забора/впрыска из PVDF (кроме моделей 2-20 и 20-3)

РАЗМЕРЫ

Размеры, мм:

  • настенное крепление: 190х120х150

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ DLX

  • Оборудование произведено в соответствии с нормами
  • Антикислотный пластиковый корпус
  • Панель управления защищена водостойкой полиэстровой пленкой, стойкой к ультрафиолетовому излучению
  • Условия окружающей среды: Класс защиты IP 65, высота над уровнем моря до 2000 м, температура окружающей среды 5÷40°С, максимальная относительная влажность 80% при температуре 31°С и 50% при температуре 40°C
  • Класс загрязнения 2

Стандартное электропитание: Стандартное электропитание: 230V - 50/60Гц. По запросу: 24V 50/60Гц, 24V DC, 12V DC.

КОМПЛЕКТ ПОСТАВКИ

  • мембранный дозирующий насос – 1 шт.
  • шланг забора из гибкого ПВХ – 4 м.п.
  • шланг сброса из напорного ПЭ – 2 м.п.
  • клапан забора реагента  – 1 шт.
  • клапан впрыска реагента  – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии DLX:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- кондиционирование воды,
- обеззараживание воды в плавательных бассейнах,
- дозация ароматизаторов в парогенераторы,
- пищевая и химическая промышленность,
- водоподготовка коттеджей,
- в системах охлаждения и оборотного водоснабжения,
- химводоподготовка котелен,
- дозирование различных жидкостей, химических реагентов и препаратов в отраслях: теплоэнергетики, хозяйственно-
питьевом водоснабжении, сельском хозяйстве, пищевой и химической промышленности, жилищно-коммунальном хозяйстве,
производстве напитков, гальванических производствах и пр.
