DLX-PH-RX/MBB. Со встроенными контроллерами pH и Redox

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ ETATRON DLX PH-RX/MBB

Cоленоидные мембранные дозирующие насосы серии DLX настенного крепления производства компании Etatron (Италия) находят обширную область применения от бассейна до промышленных предприятий.

DLX PH-RX/MBB - это дозирующие насосы со встроенным контроллером рН/ОВП (на выбор). Антикислотный пластиковый корпус, панель управления защищена от УФ излучения плёнкой. Модель DLX PH-RX/MBB имеет поддержку датчика уровня и потока (датчики приобретается отдельно). В стандартной комплектации проточной части насоса головка выполнена из PVDF (поливинилдефторид или фторопласт) с двойными шаровыми клапанами из керамики (кроме моделей 2-20 и 20-3), что позволяет дозировать практически любые агрессивные химические реагенты. Насосы серии DLX можно модифицировать в насосы DLXB (горизонтальная установка).

Производительность от 1 до 20 л/ч, противодавление до 20 бар. Высота забора 2 м.

Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

Подробнее о модели DLX PH-RX/MBB

PLX362225E

DLX PH-RX/MBB 1-15 230V PVDF (1-15/2-10/3-5)

PLX3603201

DLX PH-RX/MBB 2-20 230V

PLX360385E

DLX PH-RX/MBB 5-7 230V PVDF (5-7/6-5/8-2)

PLX362285E

DLX PH-RX/MBB 8-10 230V PVDF (8-10/10-7/12-3)

PLX362315E

DLX PH-RX/MBB 15-4 230V PVDF

PLX3622001

DLX PH-RX/MB 20-3 230V

МОДЕЛЬ НАСОСОВ DLX PH-RX/MBB

Режимы дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный PROP.
Диапазон измерений: 0-14 рН; -1000+1400 mV

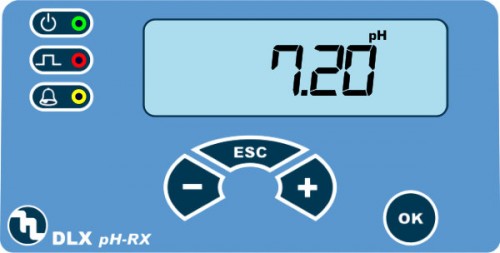

Панель управления DLX PH-RX/MBB

На панели управления расположены:
- ЖК-дисплей с подсветкой
- 4 сенсорные кнопки для выбора режима работы: OK, ESC, больше, меньше
- 3 светодиодных индикатора: электропитание, частота импульсов, сигнализация датчика уровня или аварии

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ

График производительности дозирующих насосов серии DLX отображают максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия	Производительность при противодавлении		Мах имп/мин	Объём импульса, мл	Длина хода пистона, мм	Высота забора, м	Стандартное напряжение	Потребляемая мощность		Вес (нетто), кг
Версия	л/ч	бар	Мах имп/мин	Объём импульса, мл	Длина хода пистона, мм	Высота забора, м	Стандартное напряжение	Вт	А	Вес (нетто), кг
0115	1 2 3	15 10 5	120	0,14 0,28 0,42	1,10	2	230В, 50 Гц	37	0,16	2,3
0220	2	20	120	0,28	1,10	2	230В, 50 Гц	58	0,16	2,9
0507	5 6 8	7 5 2	120	0,69 0,83 1,11	1,10	2	230В, 50 Гц	37	0,16	2,3
0810	8 10 12	10 7 3	120	1,11 1,39 1,67	1,4	2	230В, 50 Гц	58	1,25	2,9
1504	15	4	120	2,08	2,00	2	230В, 50 Гц	58	0,25	2,9
2003	20	3	120	2,60	1,80	2	230В, 50 Гц	58	0,25	2,9

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25^оС

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной части	Стандартное исполнение	Исполнение по отдельному запросу
Головка насоса	PVDF / ПП	ПП, н/ст AISI 316, Plexiglas
Мембрана	Тефлон (PTFE)	-
Ниппеля головки	PVDF / ПП	-
Шаровые клапана (ball valves)	Керамика	-
Залипающие клапана (lip valves)	VITON^® (FPM)	DUTRAL^® (EPDM)
Уплотнения/прокладки (O-rings)	VITON^® (FPM)	DUTRAL^® (EPDM), TFE/P
Клапан забора реагента	PVDF - Керамика/ ПП - Керамика	PVDF – Керамика
Клапан впрыска реагента	PVDF - Керамика/ ПП - Керамика	PVDF – Керамика
Шланг забора/стравливания	4х6 ПВХ прозрачный	PVDF KYNAR FLEX
Шланг сброса	4х6 ПЭ матовый, напорный	PVDF KYNAR FLEX

* стандартная комплектация насосов серии DLX - головка насоса, клапана забора/впрыска из PVDF (кроме моделей 2-20 и 20-3)

РАЗМЕРЫ

Размеры, мм:

настенное крепление: 190х120х150

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ DLX

Оборудование произведено в соответствии с нормами
Антикислотный пластиковый корпус
Панель управления защищена водостойкой полиэстровой пленкой, стойкой к ультрафиолетовому излучению
Условия окружающей среды: Класс защиты IP 65, высота над уровнем моря до 2000 м, температура окружающей среды 5÷40°С, максимальная относительная влажность 80% при температуре 31°С и 50% при температуре 40°C
Класс загрязнения 2
По дополнительному запросу (опция): ручная регулировка длины хода пистона (R/C). Этот контроль обеспечивает точное регулирование объема подачи реагента (доступно только для насосов серии DLXB горизонтального крепления)

Стандартное электропитание: Стандартное электропитание: 230V - 50/60Гц. По запросу: 24V 50/60Гц, 24V DC, 12V DC.

КОМПЛЕКТ ПОСТАВКИ

мембранный дозирующий насос – 1 шт.
шланг забора из гибкого ПВХ – 4 м.п.
шланг сброса из напорного ПЭ – 2 м.п.
клапан забора реагента – 1 шт.
клапан впрыска реагента – 1 шт.
паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии DLX:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- кондиционирование воды,
- обеззараживание воды в плавательных бассейнах,
- дозация ароматизаторов в парогенераторы,
- пищевая и химическая промышленность,
- водоподготовка коттеджей,
- в системах охлаждения и оборотного водоснабжения,
- химводоподготовка котелен,
- дозирование различных жидкостей, химических реагентов и препаратов в отраслях: теплоэнергетики, хозяйственно-
питьевом водоснабжении, сельском хозяйстве, пищевой и химической промышленности, жилищно-коммунальном хозяйстве,
производстве напитков, гальванических производствах и пр.
