Дозирующие насосы серии DLXB

Фильтр

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ  ETATRON DLXB

Cоленоидные мембранные дозирующие насосы серии DLXB горизонтального крепления производства компании Etatron (Италия) находят обширную область применения от бассейна до промышленных предприятий.

В зависимости от модели насосы имеют аналоговое или микропроцессорное управление.  Антикислотный пластиковый корпус, панель управления защищена от УФ излучения плёнкой. Часть моделей имеет поддержку датчика уровня реагентов, датчиков потока, автоматическую температурную компенсацию, встроенные контроллеры уровня рН, Redox, хлора. В стандартной комплектации проточной части насоса головка выполнена из PVDF (поливинилдефторид или фторопласт) с двойными шаровыми клапанами из керамики (кроме моделей 2-20 и 20-3), что позволяет дозировать практически любые агрессивные химические реагенты. Для обеспечения точного регулирование объема подачи реагента насосы серии DLXB можно опционально укомплектовать крышкой с ручной регулировкой длины хода пистона (R/C).

Производительность от 1 до 20 л/ч, противодавление до 20 бар. Высота забора 2 м.

Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

Подробнее о серии DLXB

PBX0803201
DLXB-CC/M 2-20
PBX2303201
DLXВ-MA/AD 2-20
PBX232315E
DLXB-MA/AD 15-4
PBX2422001
DLXB-MA/MB 20-3
PBX2322001
DLXB-MA/AD 20-3

МОДЕЛИ НАСОСОВ СЕРИИ DLXB

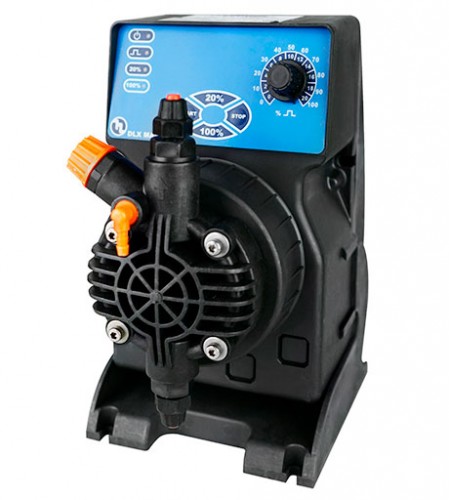

Модель DLXB-MA/AD

Аналоговый мембранный насос-дозатор с ручным управлением.
Режим дозирования: Постоянный ON/OFF.
Регулировка производительности - при помощи ручки потенциометра: двойная шкала 0-100 % и 0-20%.

- 4 светодиода отображения статуса работы: электропитание, частота импульсов, режим работы 0-20%, режим работы 10-100%
- 4 сенсорные кнопки: START, STOP, режим 0-20%, режим 0-100%
- ручка потенциометра для регулировки производительности

 Модель DLXB-MA/AD не имеет поддержки датчика уровня.

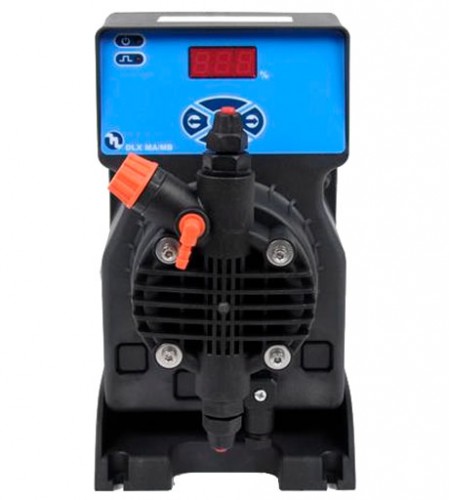

Модель DLXB-MA/MB

Мембранный насос-дозатор с микропроцессорным управлением.
Режим дозирования: Постоянный ON/OFF.
Регулировка производительности - сенсорными кнопками: от 0 до 100 % с шагом 1%.

На панели управления расположены:
- сегментно-цифровой дисплей
- 2 светодиода отображения статуса работы: электропитание, частота импульсов
- 3 сенсорные кнопки для выбора режима работы: START/STOP, больше, меньше

Модель DLXB-MA/МВ имеет поддержку датчика уровня (датчик приобретается отдельно).

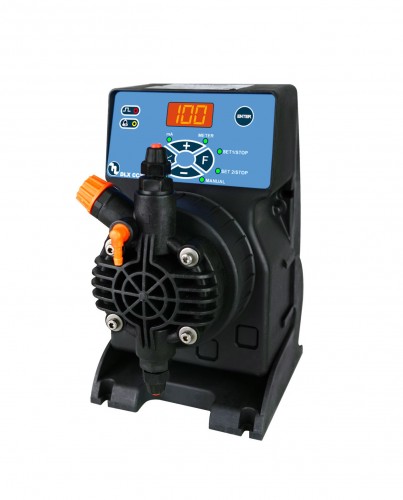

Модель DLXB-CC/M

Мембранный насос-дозатор пропорционального дозирования от внешнего мА сигнала.

Режим дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный от внешнего сигнала (0)4-20мА (установлен по умолчанию).

На панели управления расположены:
- сегментно-цифровой дисплей
- 5 сенсорных кнопок для выбора режима работы: mA/импульс, Функция, ENTER, больше, меньше
- 8 светодиодов: частота импульсов, сигнализация датчика уровня, режим работы: ручной или 4-20 mA; режим отображения: импульсы/входящий ток; Точки уставки Min/Max

Модель DLXB-СС/М имеет поддержку датчика уровня (датчик приобретается отдельно).

Насосы DLXB-СС/М предоставляют возможность выбора реверсивного режима дозирования: 4 mA - MIN; 20 mA - MAX или 4 mA - MAX; 20 mA - MIN.
При отключении электропитания в рабочем режиме Ручной (Manual) и при повторном включении электропитания - насос автоматически перейдет в режим работы METER (от входящего сигнала 4-20 mA)

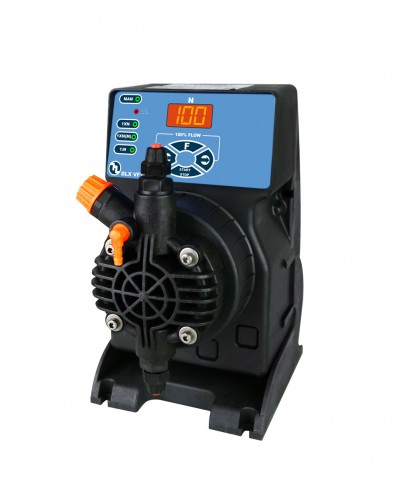

Модель DLXB-VFT/MBB

Насосы-дозаторы пропорционального дозирования данной модели работают от сигнала импульсного расходомера.
Микропроцессорное управление.

Режимы дозирования:
1. Постоянный ON-OFF. Ручное управление с регулировкой производительности от 0 до 100%.
2. Пропорциональный PROP. Пропорциональное дозирование от внешнего импульсного сигнала (от импульсного расходомера).
Режимы пропорционального дозирования:
- умножения 1xN,
- умножения с памятью 1xN(M),
- деления 1:N.

Регулировка производится механическими элементами управления.
На панели управления расположены:
- сегментно-цифровой дисплей
- 4 сенсорные кнопки для выбора режима работы: START/STOP, F (Функция), больше, меньше
- 5 светодиодов: частота импульсов, режимы: ON-OFF, 1xN, 1xN(M),1:N

Модель DLXB-VFT/MBB имеет поддержку датчика уровня (датчик приобретается отдельно).

Модель DLXB-MF/M

Многофункциональный цифровой насос-дозатор пропорционального дозирования.

Режимы дозирования:
1. Пропорциональный PROP.
Режимы пропорционального дозирования от импульсного расходомера: - умножения 1xN; - умножения с памятью 1xN(M); - деления 1:N.
Режим дозирования РРМ (частей на миллион)
Режим пропорционального дозирования от внешнего mA сигнала:

На панели управления расположены:
- ЖК-дисплей с подсветкой
- 5 сенсорных кнопок для выбора режима работы: START/STOP, вверх, вниз, больше, меньше
- 3 светодиода: электропитание, частота импульсов, сигнализация датчика уровня или аварии
Имеет поддержку датчиков уровня и выходного потока (датчики в стандартный комплект поставки не входят), релейный выход ON/OFF для аварийной сигнализации, электронные часы, таймер, зуммер.

Модель DLXB-MF/M имеет поддержку датчиков потока и уровня (датчики приобретается отдельно).

Модель DLXB PH-RX/MBB

Дозирующие насосы со встроенным контроллером рН/ОВП (на выбор).

Режимы дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный PROP.
Диапазон измерений: 0-14 рН; -1000+1400 mV

На панели управления расположены:
- ЖК-дисплей с подсветкой
- 4 сенсорные кнопки для выбора режима работы: OK, ESC, больше, меньше
- 3 светодиодных индикатора: электропитание, частота импульсов, сигнализация датчика уровня или аварии


Модель DLXB PH-RX/MBB имеет поддержку датчика уровня и потока (датчики приобретается отдельно).

Модель DLXB PH-RX-CL/M

Дозирующие насосы со встроенным контроллером рН/ОВП/Хлор (на выбор).

Режимы дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный PROP.
Диапазон измерений: 0-14 рН; -1000+1400 mV; 0-20 ppm

На панели управления расположены:
- ЖК-дисплей с подсветкой
- 5 сенсорные кнопки для выбора режима работы: OK, ESC, больше, меньше, переход
- 3 светодиодных индикатора: электропитание, частота импульсов, сигнализация датчика уровня или аварии

Модель DLXB PH-RX-CL/M имеет поддержку датчика уровня и потока (датчики приобретается отдельно);  релейный выход ON/OFF для аварийной сигнализации; автоматическую компенсацию температуры (при наличии датчика РТ100)

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ

График производительности дозирующих насосов серии DLXB отображают максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия

Производительность при противодавлении

Мах имп/мин

Объём импульса, мл

Длина хода пистона, мм

Высота забора, м

Стандартное напряжение

Потребляемая мощность

Вес (нетто), кг

л/ч

бар

Вт

А

0115

1

2

3

15

10

5

120

0,14

0,28

0,42

1,102230В, 50 Гц370,162,3
02202201200,281,102230В, 50 Гц580,162,9
0507

5

6

8

7

5

2

120

0,69

0,83

1,11

1,102230В, 50 Гц370,162,3
0810

8

10

12

10

7

3

120

1,11

1,39

1,67

1,42230В, 50 Гц581,252,9
15041541202,082,002230В, 50 Гц580,252,9
20032031202,601,802230В, 50 Гц580,252,9

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25оС

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной частиСтандартное исполнениеИсполнение по отдельному запросу
Головка насосаPVDF / ПП  ПП, н/ст AISI 316, Plexiglas
Мембрана Тефлон (PTFE)-
Ниппеля головкиPVDF / ПП-
Шаровые клапана (ball valves)Керамика-
Залипающие клапана (lip valves)VITON® (FPM)DUTRAL® (EPDM)
Уплотнения/прокладки (O-rings)VITON® (FPM)DUTRAL® (EPDM), TFE/P
Клапан забора реагентаPVDF - Керамика/ ПП - КерамикаPVDF – Керамика
Клапан впрыска реагентаPVDF - Керамика/ ПП - КерамикаPVDF – Керамика
Шланг забора/стравливания4х6 ПВХ прозрачныйPVDF KYNAR FLEX
Шланг сброса4х6 ПЭ матовый, напорныйPVDF KYNAR FLEX

* стандартная комплектация насосов серии DLXB - головка насоса, клапана забора/впрыска из PVDF (кроме моделей 2-20 и 20-3)

РАЗМЕРЫ

Размеры, мм:

  • настенное крепление: 190х120х150

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ DLX

  • Оборудование произведено в соответствии с нормами
  • Антикислотный пластиковый корпус
  • Панель управления защищена водостойкой полиэстровой пленкой, стойкой к ультрафиолетовому излучению
  • Условия окружающей среды: Класс защиты IP 65, высота над уровнем моря до 2000 м, температура окружающей среды 5÷40°С, максимальная относительная влажность 80% при температуре 31°С и 50% при температуре 40°C
  • Класс загрязнения 2
  • По дополнительному запросу (опция): ручная регулировка длины хода пистона (R/C). Этот контроль обеспечивает точное регулирование объема подачи реагента (доступно только для насосов серии DLXB горизонтального крепления)

Стандартное электропитание: Стандартное электропитание: 230V - 50/60Гц. По запросу: 24V 50/60Гц, 24V DC, 12V DC.

КОМПЛЕКТ ПОСТАВКИ

  • мембранный дозирующий насос – 1 шт.
  • шланг забора из гибкого ПВХ – 4 м.п.
  • шланг сброса из напорного ПЭ – 2 м.п.
  • клапан забора реагента  – 1 шт.
  • клапан впрыска реагента  – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии DLXB:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- кондиционирование воды,
- обеззараживание воды в плавательных бассейнах,
- дозация ароматизаторов в парогенераторы,
- пищевая и химическая промышленность,
- водоподготовка коттеджей,
- в системах охлаждения и оборотного водоснабжения,
- химводоподготовка котелен,
- дозирование различных жидкостей, химических реагентов и препаратов в отраслях: теплоэнергетики, хозяйственно-
питьевом водоснабжении, сельском хозяйстве, пищевой и химической промышленности, жилищно-коммунальном хозяйстве,
производстве напитков, гальванических производствах и пр.
