Модуль VNX30CDIT-2

Модуль VNX30CDIT-2

Производитель:IONPURE (Evoqua Water Technologies)
Расход, м3/ч:3,4-10,2
Рабочая температура, миним., С:5
Рабочая температура, макс., С:45
Давление на входе, бар:1,4-7
Эквивалент проводимости питательной воды, мкСм/см :< 100
Купить
Описание Тех. характеристики Запчасти Опросный лист Заказать

ВЫСОКОПОТОЧНЫЕ МОДУЛИ IONPURE® VNX-SDIT ДЛЯ НЕПРЕРЫВНОЙ ЭЛЕКТРОДЕИОНИЗАЦИИ (CEDI)

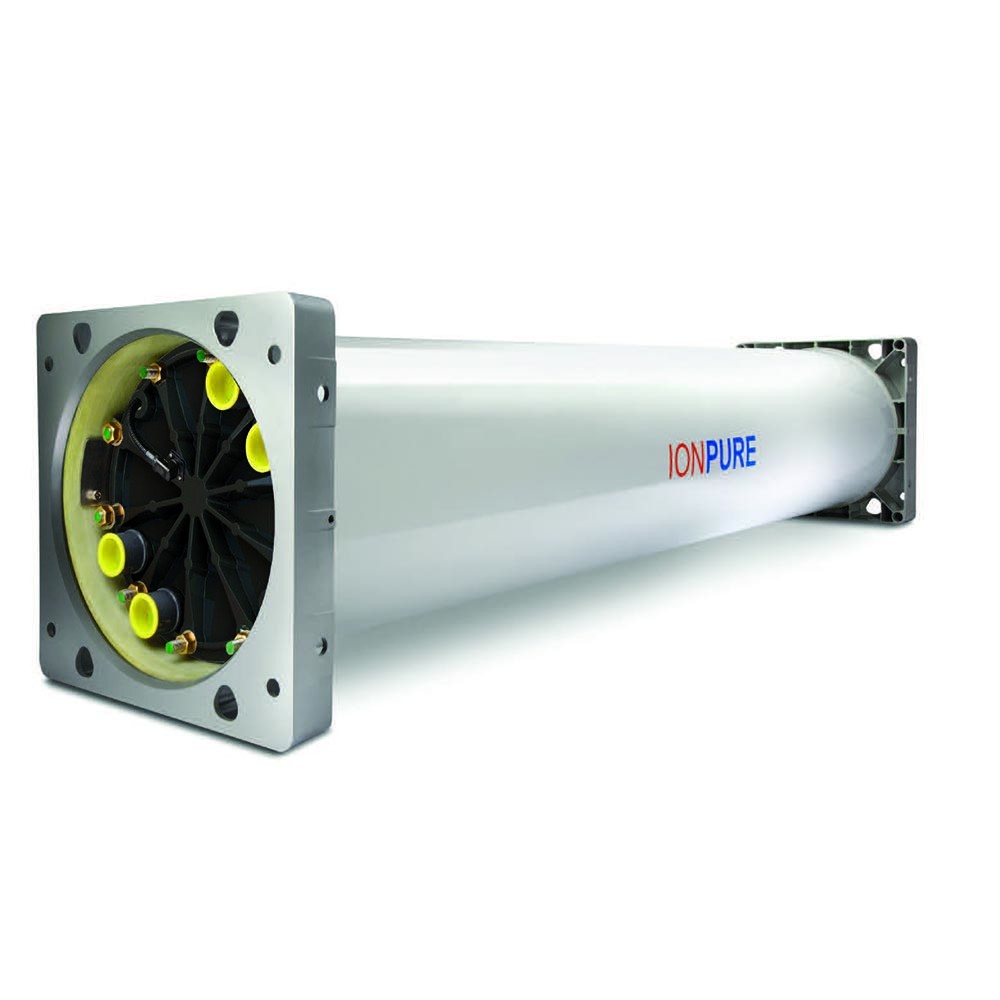

МОДУЛЬ IONPURE® VNX30CDIT-2

Высокопоточный промышленный модуль Ionpure® модели VNX-CDIT разработан с использованием технологии электродеионизации (CEDI) для получения высокочистой воды. Характеристики модулей VNX-CDIT оптимальны для удовлетворения большинства требований, предъявляемых к питательной воде, прошедшей обработку в однопроходной системе обратного осмоса. Разработка и создание модуля CDIT для питательной воды с жесткостью до 4 млн-1 значительно расширяет сферы применения технологии CEDI.

Модули VNX30-CDIT рассчитан на номинальный объем 6,8 м3/ч (30 галл/мин). Использование нескольких модулей образуют упрощенную систему, расход которой может превышать 1000 галл/мин. Доступна также опция модуля VNX15-CDIT, рассчитанная на номинальное значение 3,4 м3/ч (15 галл/мин).

ОСОБЕННОСТИ СЕРИИ VNX-CDIT

  • Максимальная жесткость питательной воды: 4 млн-1 CaCO3
  • Максимальное содержание оксида кремния в питательной воде: 2 млн-1 SiO2
  • Расширенные возможности удаления CO2
  • Возможность работы с фильтратом однопроходной системы обратного осмоса в большинстве случаев
  • Оптимизированная в соответствии с предельными допусками по жесткости питательной воды технология тонкопленочных элементов
  • Не требуется кислотных/щелочных систем нейтрализации и сменных баков
  • Значительное уменьшение эксплуатационных затрат по сравнению с традиционными ионообменными системами
  • Гарантированно герметичность и надежная работа
  • Непрерывное производство продукта с неизменно высоким качеством
  • Распределительная коробка для удобного и безопасного подключения питания
  • Доступны опции для систем с номинальным значением расхода 6,8 м3/ч (30 галл/мин) или 3,4 м3/ч (15 галл/мин )

РАБОЧАЯ СРЕДА

Модуль следует размещать в помещении, без попадания прямых солнечных лучей с температурой окружающего воздуха не более 45 °C.

СОСТАВ МАТЕРИАЛОВ

1. Смачиваемые компоненты модуля VNX: ПВХ (адаптеры), нейлон/акрилонитрилбутадиенстирол (ABS), полипропилен, силиконовый каучук, ионоселективные мембраны, ионообменные смолы и термопластичный эластомер.

2. Корпус из армированной стекловолокном пластмассы (FRP). Стандартный цвет — глянцевый белый. Доступны спец. цвета и маркировка.

3. Фирменный комплект Flexmount™, включает в себя кронштейн и комплект крепежа из литого алюминия с эпоксидным покрытием применяется для крепления модулей на раме или один к другому в утвержденных конфигурациях Ionpure®.

СТАНДАРТЫ ОБЕСПЕЧЕНИЯ КАЧЕСТВА

Маркировка ЕС. Каждый модуль проверяется на заводе на строгое соответствие отраслевым стандартам и изготавливается по стандартам качества ISO 9001 и ISO 14000 для систем экологического менеджмента.

Сертификация на соответствие требованиям к халяльной продукции. Все модули Ionpure изготавливаются в соответствии со стандартами Исламского совета по вопросам продовольствия и питания Америки (IFANCA) и маркируются логотипом Crescent M Halal.

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

1. Для заказа модуля вертикальной или горизонтальной установки используйте номер модели IP-VNX30CDIT-2 (W3T215828).

2. Каждый модуль VNX имеет 4 технологических соединения: подача питательной воды, подача концентрата, отвод продукта и отвод обратного потока. В комплект поставки входят адаптеры (с пылезащитными чехлами) и заглушки из ПВХ. Для модулей с высокой степенью очистки поставляются полипропиленовые адаптеры 50 мм.

3. Концевые адаптеры 50 мм для стыковой сварки (4)/ заглушки (4) из натурального полипропилена — номер модели IP-VNX-CK-PP-2

4. Комплекты стандартных гнездовых соединений 1,5” (4)/ заглушек (4) из ПВХ — номер модели IP-VNX-CK-PVC-2.

5. Подключение электропитания модуля осуществляется при помощи встроенной распределительной коробки.

ПРЕДЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ПИТАТЕЛЬНОЙ ВОДЫ

Эквивалент проводимости питательной воды, включая CO2 и оксид кремния: < 100 мкСм/см

Источник питательной воды: Фильтрат системы ОО

Температура: 41–113 °F (5–45 °C)

Давление на входе: 20–100 фунтов/кв. дюйм (1.4-7 бар)

Макс. общее содержание хлора (в виде Cl2): < 0,02 млн-1

Железо (Fe): < 0,01 млн-1

Марганец (Mn): < 0,01 млн-1

Сероводород (H2S): < 0,01 млн-1

pH: 4–11

Общая жесткость: (в виде CaCO3): ≤ 4,0 млн-1

Растворенные органические вещества (общее содержание органического углерода C): < 0,5 млн-1

Оксид кремния: (SiO2) < 2,0 млн-1



СТАНДАРТНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ МОДУЛЯ

РАБОЧИЕ ПАРАМЕТРЫ

Восстановление: 80-90%

Минимальный расход: 15 галл/мин (3,4 м3/ч)

Номинальный расход: 30 галл/мин (6,8 м3/ч)

Максимальный расход: 45 галл/мин (10,2 м3/ч)

Напряжение постоянного тока, В: 0–600

Сила постоянного тока, А (при жесткости 0-1,5 млн-1): 0-13,3

Сила постоянного тока, А (при жесткости 1,5-2,5 млн-1): 0-8,0

Сила постоянного тока, А (при жесткости 2,5-4,0 млн-1): 0-4,0

КАЧЕСТВО ПРОДУКТА

Удельное сопротивление: > 16 МОм-см*

Удаление кремния (SiO2): ≥ 95%

Удаление сульфата (SO4): ≥ 99.5%

Удаление натрия (Na): 99,5%

Удаление хлора (Cl): 99,5%

* Фактическую производительность можно определить с помощью прогнозного программного обеспечения IP-Pro, предоставляемого компанией Ionpure®

Диаметр: 44,45 см
Ширина: 50,8 см
Высота: 50,8 см
Длина: 213,3 см
Масса брутто : 276,7 кг
Масса в рабочем состоянии: 374,2 кг
