Производитель:WALLACE & TIERNAN (Evoqua Water Technologies)
Область применения:Питьевая вода,  Технологическая вода,  Сточная вода
Купить
Описание Тех. характеристики Запчасти Опросный лист Заказать

ИСПАРИТЕЛЬ серии 50-200

фирмы Wallace and Tiernan® представляет собой теплообменник с резервуаром погружного типа с электронагревом. Он применяется в тех случаях, когда скорость подачи газа из нескольких контейнеров не достаточно высокая и не соответствует потребности.

Такие области применения, где требуется высокая производительность, включают в себя:
- дезинфекцию на крупных муниципальных или промышленных водопроводных станциях
- хлорирование городских сточных вод
- отбеливание и обработка сточных вод целлюлозно-бумажных предприятий
- флюсование алюминия (удаления магния)
- очистка охлаждающей воды на ТЭЦ

ПРЕИМУЩЕСТВА

  • Надежная автоматическая работа
  • Легко установить-поставляется полностью собранным
  • Точный, надежный мониторинг условий эксплуатации
  • Соответствует ASME и коду института хлора требования
  • Автоматический сброс давления газа и жидкости входит в стандартную комплектацию

ФУНКЦИИ

НАДЕЖНАЯ АВТОМАТИЧЕСКАЯ РАБОТА

Чтобы предупредить переполнение, уровень жидкости в цилиндре под давлением само регулируется. Уровень в резервуаре с водяной баней поддерживается соленоидным клапаном, который регулирует подпитку воды. Термостат поддерживает температуру горячей воды. Система аварийных сигналов и показания приборов контролируют процесс испарения жидкости и работу системы горячей воды.

ВНЕШНИЙ НАГРЕВАТЕЛЬ

Электрический нагреватель воды установлен с внешней стороны резервуара с горячей водой, что обеспечивает равномерное распределение тепла. Это предупреждает образование «горячих точек» и снижает до минимума вероятность перегрева жидкости выше 212° F, что может вызвать повышение давления и обусловить включение спуска газа.

АВАРИЙНЫЕ СИГНАЛЫ И РЕГУЛЯТОРЫ

Смотровое окошко уровня водяной бани и датчик температуры воды обеспечивают контроль условий водяной бани. Электронные переключатели обеспечивают точное и надежное регулирование температуры воды. Имеются манометр газа и -датчик температуры. Имеются аварийные переключатели высокой и низкой температуры и низкого уровня воды. В стандартный комплект поставки включена система автоматической разгрузки давления на выпуске для газа. Аналогичная система разгрузки давления жидкости также входит в стандартный комплект. Обе системы имеют аварийные переключатели высокого давления.

ЗАЩИТА ОТ ПОГОДНЫХ ВОЗДЕЙСТВИЙ

Корпус испарителя изготовлен из прочных прессованных панелей ABS. Дополнительная задняя крышка ABS с прокладками обеспечивает защиту от воздействия погодных условий. Такое исполнение идеально для установки вне помещения, особенно на электростанциях.

СООТВЕТСТВИЕ СТАНДАРТАМ И ТРЕБОВАНИЯМ

Испаритель фирмы Wallace & Tiernan® серии 50-200 соответствует стандартам ASME и рекомендациям Института хлора. Цилиндр под давлением и резервуар горячей воды имеют катодную защиту против коррозии. Резервуар имеет гальваническое покрытие внутри и снаружи. Цилиндр под давлением и перепускной клапан газа соответствуют требованиям ASME к паровым котлам и сосудам под давлением, раздел 8, параграф 1.

ПРЕДВАРИТЕЛЬНОЕ ПОДКЛЮЧЕНИЕ И ПРОЧИЕ ПРЕИМУЩЕСТВА

На заводе производится предварительное подключение всех регуляторов и компонентов испарителя. Необходимо только лишь подключить внешний источник питания к определенному клеммнику. Требуется только 3-х фазный источник питания: трансформатор на панели обеспечивает питание 115В для функций управления. Для теплообменника возможны семь номинальных напряжений. В стандартный комплект входят три блока аварийных сигналов: высокой температуры воды, низкой температуры воды, и низкого уровня горячей воды.

ПРОСТОЕ ОБСЛУЖИВАНИЕ

Верхняя часть цилиндра под давлением представляет собой фланец на болтах, который легко снимается для доступа к аппарату. Через муфту на дне цилиндра его легко промывать без снятия. Отверстие в верхней части позволяет осматривать цилиндр с внешней стороны и резервуар с внутренней стороны. Корпус легко снимается для доступа к внутренней поверхности испарителя.

ПРОСТАЯ УСТАНОВКА

Испаритель поставляется полностью в собранном виде. Вентиляция и дренаж перелива представляют собой отдельные трубопроводы для обеспечения правильно функционирования перелива водяной бани. Электронагревательные элементы установлены в верхней части нагревателя воды. Впускные соединения для жидкости могут быть как в верхней части, так и в донной. Соединения на дне используются в испарителях, который питаются от одного общего источника жидкого реагента и помогают поддерживать уровень жидкости во всех испарителях.

ПАНЕЛЬ УПРАВЛЕНИЯ NEMA 4

Панель управления НЕМА 4 включает одну печатную схему со всеми функциями управления и аварийными сигналами без напряжения. Регуляторы, световые аварийные сигналы и показания приборов также выведены на панели. В качестве мер предосторожности размыкающий переключатель питания установлен на дверце панели.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

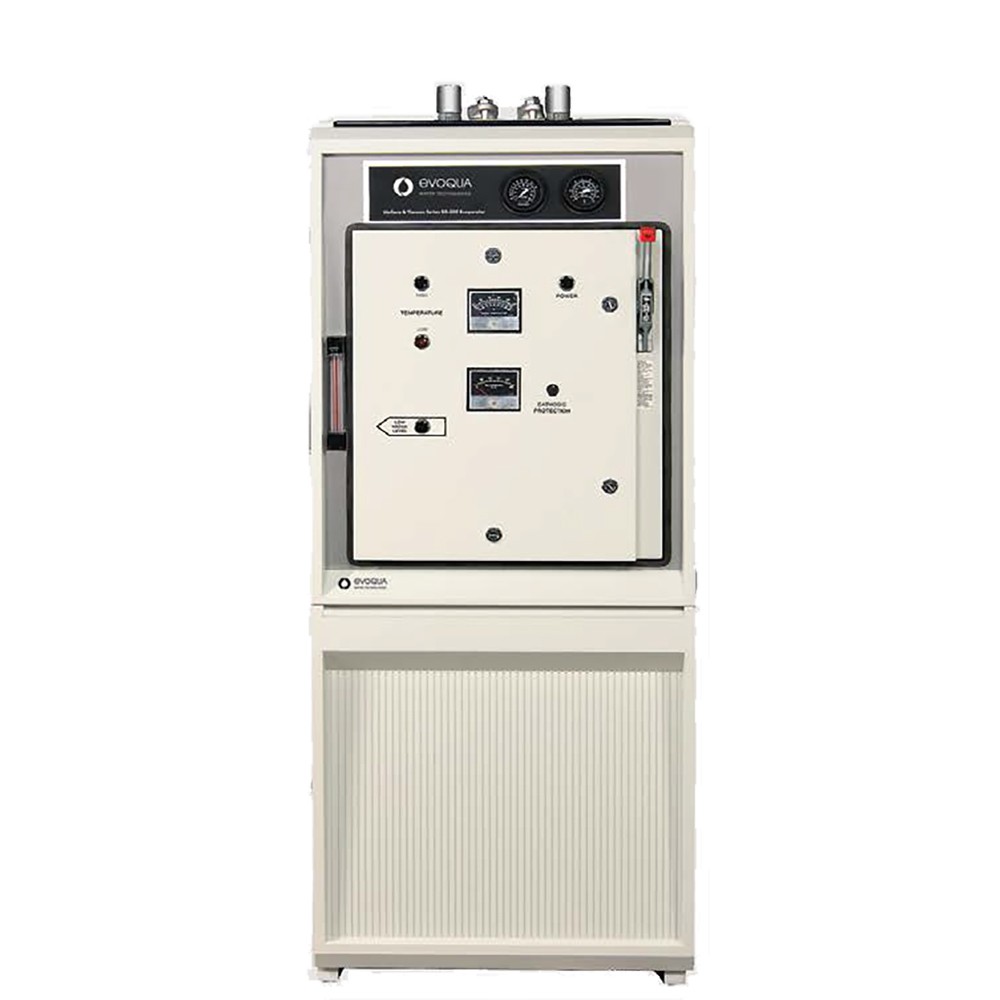

Панель управления НЕМА 4 включает одну печатную схему со всеми функциями управления и аварийными сигналами без напряжения. Регуляторы, световые аварийные сигналы и показания приборов также выведены на панели. В качестве мер предосторожности размыкающий переключатель питания установлен на дверце панели. Смотровое окошко уровня воды расположено слева на панели. На левой стороне панели находятся световые индикаторы высокой температуры воды (красный), низкой температуры воды (желтый), и внизу низкого уровня воды (красный). В верхней части расположены датчики температуры и давления. Измерительные приборы в центре панели для измерения температуры воды и катодной защиты. Справа - световой индикатор питания, контроля катодной защиты и размыкающий переключатель.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

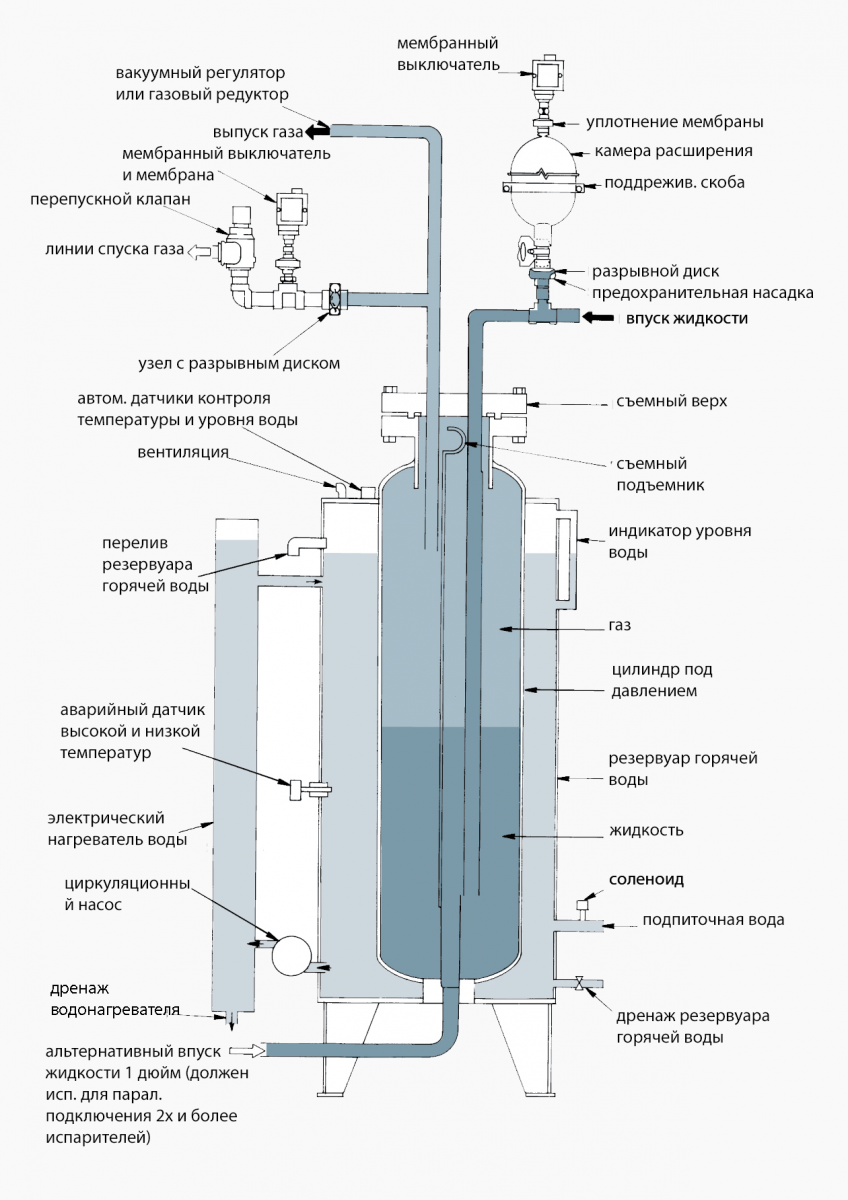

Жидкость поступает в верхнюю часть цилиндра, но погружная трубка транспортирует ее почти на дно цилиндра.

Альтернативный впуск жидкости на дне имеет подъемную трубку, которая заканчивается вблизи погружной трубки. Выпуск газа в верхней части имеет также короткую погружную трубку. Такая конструкция ограничивает давление в цилиндре давлением в контейнере жидкого хлора и предупреждает переполнение цилиндра. Цилиндр под давлением погружен в ванну с горячей водой с регулируемой температурой. В процессе теплопередачи тепло водяной бани нагревает жидкость, образуя газ. Вакуумный регулятор на выпуске газа снижает давление, увеличивая перегрев и предпреждает повторное ожижение за клапаном. Уровень жидкости в цилиндре под давлением регулируется в соответствии со скоростью отвода газа. Если скорость постоянная, уровень жидкости остается постоянным. Если скорость отвода газа увеличивается, давление газа в цилиндре снижается и уровень жидкости повышается. Таким образом, больше жидкости попадает на поверхность теплопереноса и испарение происходит быстрее. Давление газа возрастает до тех пор, пока не сравняется с давлением подачи, и жидкость опять не достигнет равновесия. Снижение скорости отвода газа вызывает обратный эффект.

Система разгрузки давления газа расположена после выпуска газа. Она состоит из разрывного диска, мембранного выключателя, защищенного мембранным уплотнением и перепускного клапана. Если давление газа достигает 4 00 фунтов/кв.дюйм, диск должен разорваться, включив при этом мембранный выключатель. Происходит включение аварийного сигнала, который призывает к принятию мер. Давление газа, в действительности может повышаться до 560 фунтов/ кв.дюйм, прежде чем произойдет выброс в атмосферу. В дополнение, электрический вакуумный регулятор в комплекте хлоратора обеспечивает дополнительную надежность: он отключает подачу газа в случае отключения питания, так что жидкий хлор не может попасть в хлоратор. Имеется также переключатель низкой температуры. Если жидкий хлор достигает клапана, температура понижается, переключатель приводится в действие, и клапан закрывается. Линия жидкого хлора также имеет систему разгрузки давления. Она состоит из разрывного диска, камеры расширения и мембранного выключателя. В случае отключения линии подачи жидкости давление поднимается, температура повышается, диск разрывается. Но при этом жидкость задерживается в камере. Мембранный выключатель используется для включения внешнего аварийного сигнала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип

Испаритель фирмы Уолле и Тирнен серии 50-200 с электронагревом, с погружным темплообменником.

Производительность испарения

Максимальная производительность выпаривания составляет 2721,5 кг (6000 фунтов), 3628,7 кг (8000 фунтов) и 4535,9 кг (10 000 фунтов) хлора; 2041,2 кг (4500 фунтов), 2721,5 кг (6000 фунтов) и 3401,9 кг (7500 фунтов) диоксида серы; или 571,5 кг (1260 фунтов), 762 кг (1680 фунтов) и 952,5 кг (2100 фунтов) аммиака в сутки.

Требования по электричеству
Испарителю требуется трехфазный источник питания 50/60 Гц при номинальном напряжении 208, 220, 240, 380, 440, 480 или 550 В Нагреватели для испарителей 2721,5 кг (6000 фунтов), 3628,7 кг (8000 фунтов) и 4535,9 кг (10 000 фунтов) рассчитаны на 12, 15 и 18 кВт. 115В напряжение для регуляторов, циркуляционного насоса и соленоида обеспечивает трансформатор 1кВА на панели управления. Аварийные контакты без напряжения на 10А для 120В перем.тока или З0В пост.тока.

Подпиточная вода
Вода качества городского водопровода, давление 10 фунтов/ кв.дюйм минимум.

Подключения:
Для резервуара горячей воды: 1/2" NPT внутр.резьба к соленоиду подачи воды, 1-1/4” NPT внутр.резьба к дренажу перелива и вентиляции. Для цилиндра под давлением: 1” NPT впускное подключение для жидкого хлора в верхней части и в донной, 1” NPT выпуск газа в верхней части. Подключения имеют фланцы типа аммиачного узла.

Катодная Защита:
Внутренняя поверхность водяной бани и внешняя поверхность цилиндра под давлением имеют катодную защиту в виде магниевых анодов.

Давление подачи жидкого хлора: 2.1-9.7 бар (30-140 фунтов/кв.дюйм).

Цилиндр под давлением:
Номинальное (рабочее) давление составляет 38,6 бар (560 фунтов/ кв.дюйм). Цилиндр проходит гидростатические испытания на превышение номинального давления в 1,5 раза согласно требованиям ASME. Конструкция соответствует требованиям Института хлора и ASME, раздел 8, параграф 1 (современное издание) для сосудов под давлением.

Клапан сброса давления
Настройка клапана сброса давления газа составляет 38,6 бар (560 фунтов на кв. Дюйм). Клапан соответствует требованиям кода ASME.

Объем поставки
Чтобы сделать испаритель более надежным в работе и удобным в установке, в стандартную комплектацию включены следующие компоненты:

  • система разгрузки давления жидкости,
  • система разгрузки давления газа,
  • внешний нагреватель водяной бани,
  • два однодюймовых клапана впуска и выпуска хлора,
  • система катодной защиты для цилиндра под давлением и резервуар с горячей водой,
  • полная заводская предварительная проводка,
  • вентиляционные решетки для линий испарения и разгрузки давления,
  • циркуляционный насос для горячей воды,
  • электронные переключатели температуры,
  • альтернативное донное подключение,
  • аварийные контакты без напряжения для высокой-низкой температуры и низкого уровня воды.

В комплект поставки также входят:

  • цилиндр под давлением, разрешенный ASME,
  • резервуар горячей воды,
  • пластиковый корпус ABS,
  • автоматический контроль уровня, датчики уровня и соленоид подпиточной воды,
  • перелив резервуара водяной бани,
  • уплотнения резервуара для горячей воды и трубопровода рециркуляции,
  • аварийные переключатели,
  • термостат,
  • смотровое окошко уровня воды,
  • панель управления НЕМА 4 с размыкающим переключателем и кодированной клеммной лентой. Панель также включает датчики, измерительные приборы и индикаторы питания, температуры воды и газа, давления и уровня.

Дополнительное оборудование:

  • Защитная задняя крышка для установки вне помещения,
  • Автоматическая система переключения источников подачи жидкого хлора для тонных контейнеров или цистерн. WT.050.204.000.UA.PS.
  • Газовый фильтр с электроприводом для снижения давления газа.

Вес и вес при отгрузке
385,5 кг (850 фунтов) и 419,6 кг (925 фунтов)
