МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ  ETATRON BT PH-RX-CL/M

Cоленоидные мембранные дозирующие насосы модели BT PH-RX-CL/M настенного крепления производства компании Etatron (Италия)  со встроенным контроллером рН/ОВП/Хлор (на выбор).

Все версии насосов модели BT PH-RX-CL/M имеют цифровое управление, антикислотный алюминиевый корпус покрытый двумя слоями эпоксидной краски, панель управления защищённую прозрачной крышкой из поликарбоната, а также поддержку датчиков уровня и выходного потока, автоматическую температурную компенсацию (датчики в стандартный комплект поставки не входят), релейный выход ON/OFF для аварийной сигнализации, выход 4-20мА.

Режимы дозирования:
1. Постоянный ON-OFF.
2. Пропорциональный PROP.
Диапазон измерений: 0-14 рН; -1000+1400 mV; 0-20 ppm (мг/л).

Производительность от 5 до 80 л/ч, противодавление до 20 бар. Высота забора 2 м.

Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

Подробнее о модели  BT PH-RX-CL/M

МОДЕЛЬ НАСОСОВ BT PH-RX-CL/M

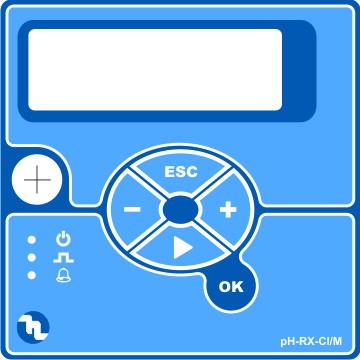

Панель управления модели BT PH-RX-CL/M

На панели управления расположены:
- ЖК-дисплей с подсветкой
- 5 сенсорных кнопок: выход, больше, меньше, курсор, подтверждение (ОК)
- 3 светодиодных индикатора: сигнализация, импульсы, электропитание

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ

Графики производительности дозирующих насосов серии BT отображают максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия

Производительность при противодавлении

Мах имп/мин

Объём импульса, мл

Длина хода пистона, мм

Высота забора, м

Стандартное напряжение

Потребляемая мощность

Вес (нетто), кг

л/ч

бар

Вт

А

05205201600,521,52230В, 50 Гц1150,485,2
101010101601,041,12230В, 50 Гц930,394,7
20052051602,082,22230В, 50 Гц1110,485,2
30043041802,081,41,5230В, 50 Гц1230,545,7
50035031804,601,71,5230В, 50 Гц1240,545,7
80018011807,402,41,5230В, 50 Гц1240,545,7

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25оС

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной частиСтандартное исполнениеИсполнение по отдельному запросу
Головка насосаПП / ПВХ н/ст AISI 316, PVDF, Plexiglas
Мембрана Тефлон (PTFE)-
Ниппеля головкиПолипропиленPVDF
Шаровые клапана (ball valves)Керамика-
Залипающие клапана (lip valves)VITON® (FPM)DUTRAL® (EPDM), Нитрил (NBR)
Уплотнения/прокладки (O-rings)VITON® (FPM)DUTRAL® (EPDM), TFE/P
Клапан забора реагентаПолипропилен-КерамикаPVDF – Керамика
Клапан впрыска реагентаПолипропилен-КерамикаPVDF – Керамика, ПП/ПВХ-Витон
Шланг забора/стравливанияПВХ прозрачныйPVDF KYNAR FLEX
Шланг сбросаПЭ матовый, напорныйPVDF KYNAR FLEX

* для насосов производительностью до 30 л/ч стандартное исполнение клапанов – залипающий клапан Витон®;
* для насосов производительностью 50-80 л/ч стандартное исполнение клапанов – шаровые, шарики из Керамики

РАЗМЕРЫ

Размеры, мм:

  • настенное крепление: 203х244х172

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ BT

  • Оборудование произведено в соответствии с нормами
  • Антикислотный корпус
  • Панель управления защищена прозрачной крышкой из поликарбоната.
  • Условия окружающей среды: закрытое помещение, класс защиты ІР65, высота над уровнем моря до 2000 м, температура окружающей среды от 5 до 40 °С,
    максимальная относительная влажность 80 % при температуре 31°С и 50% при температура 40 °С
  • Класс защиты от поражения током: Класс 1 (оборудование поставляется с защитным проводником)

Стандартное электропитание: 230 VAC 50-60 Hz, однофазное (перепады не более ±10%)

КОМПЛЕКТ ПОСТАВКИ

  • мембранный дозирующий насос – 1 шт.
  • шланг забора из гибкого ПВХ – 4 м.п.
  • шланг сброса из напорного ПЭ – 2 м.п.
  • клапан забора реагента (Полипропилен - Керамика) – 1 шт.
  • клапан впрыска реагента (Полипропилен - Керамика) – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии BT:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- обеззараживание воды в плавательных бассейнах,
- пищевая и химическая промышленность,
- сельское хозяйство и т.д.
