PKX-MA/A. Аналоговое управление, без поддержки датчика уровня.

Фильтр

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ  ETATRON PKX-MA/A

Мембранные соленоидные дозирующие насосы PKX-MA/A  являются наиболее простыми и недорогими из серии насосов PKX производимых компанией Etatron (Италия).

Все версии модели PKX-MA/A имеют: аналоговое управление; корпус из устойчивого к кислоте пластика с панелью управления, защищённой от УФ излучения; стандартную головку из полипропилена с ручным клапаном стравливания воздуха; универсальный кронштейн крепления, позволяющий произвести настенный или горизонтальный монтаж. Датчик уровня не поддерживается. Режим дозирования: Постоянный ON/OFF. Ручная регулировка производительности от 0 до 100 % при помощи ручки потенциометра.

Производительность от 1 до 10 л/ч, противодавление до 6 бар. Высота забора 2м.

Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

Подробнее о модели PKX-MA/A

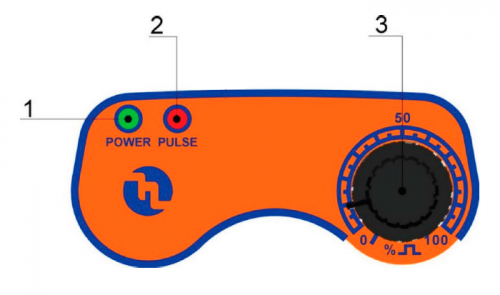

ПАНЕЛЬ УПРАВЛЕНИЯ МОДЕЛИ PKX-MA/A

1. Зеленый LED индикатор электропитания
2. Красный LED индикатор импульсов
3. Ручка потенциометра - для регулировки производительности от 0 до 100%

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ

График производительности дозирующих насосов серии PKX отображает максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия

Производительность при противодавлении

Мах имп/мин

Объём импульса, мл

Длина хода пистона, мм

Высота забора, м

Стандартное напряжение

Потребляемая мощность

Вес (нетто), кг

л/ч

бар

Вт

А

0105151200,140,82230V 50 Гц320,141,9
020626120,280,82230V 50 Гц320,141,9
030333120N/AN/A212V DC SOLAR171,401,9
0505551201,11,12230V 50 Гц320,141,9
0702721201,31,32230V 50 Гц320,141,9
101

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25оС

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной частиСтандартное исполнениеИсполнение по отдельному запросу
Головка насосаПП PVDF, Plexiglas
Мембрана Тефлон (PTFE)-
Ниппеля головкиПолипропилен-
Шаровые клапана (ball valves)-DUTRAL® (EPDM)
Залипающие клапана (lip valves)VITON® (FPM)DUTRAL® (EPDM)-TFE/P
Уплотнения/прокладки (O-rings)VITON® (FPM)DUTRAL® (EPDM)-TFE/P
Клапан забора реагентаПолипропилен-VITON® (FPM)PVDF – Керамика, ПП-Керамика
Клапан впрыска реагентаПолипропилен-VITON® (FPM)PVDF – Керамика, ПП-Керамика
Шланг забора/стравливанияПВХ прозрачныйPVDF KYNAR FLEX
Шланг сбросаПЭ матовый, напорныйPVDF KYNAR FLEX

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ PKX

  • Оборудование произведено в соответствии с нормами
  • Антикислотный корпус
  • Панель управления защищена водостойкой полиэстровой пленкой, стойкой к ультрафиолетовому излучению
  • Категория перенапряжения II
  • Условия окружающей среды: Класс защиты IP 65, высота над уровнем моря до 2000 м, температура окружающей среды 5÷40°С, максимальная относительная влажность 80% при температуре 31°С и 50% при температуре 40°C
  • Класс загрязнения 2

Стандартное электропитание: 230В, 50 Гц, однофазное (перепады не более ±10%)

Электропитание по дополнительному запросу (перепады не более ±10%):

240В, 50-60 Гц, однофазное
110 В, 50-60 Гц, однофазное
48V AC, 24V AC, 24V DC, 12V DC.
12 V DC с электропитанием от солнечной батареи (модели насосов PKX 0303)

КОМПЛЕКТ ПОСТАВКИ

  • мембранный дозирующий насос – 1 шт.
  • шланг забора из гибкого ПВХ – 4 м.п.
  • шланг сброса из напорного ПЭ – 2 м.п.
  • клапан забора реагента – 1 шт.
  • клапан впрыска реагента – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии PKX:

  • водоподготовка
  • водоочистка
  • очистка промышленных стоков и сточных вод
  • обеззараживание воды в плавательных бассейнах
  • кондиционирование воды
  • дозация ароматизаторов в парогенераторы
  • водоподготовка коттеджей
  • в системах охлаждения и оборотного водоснабжения
  • химическая водоподготовка котельни
  • дозирование различных жидкостей, химических реагентов и препаратов в отраслях: теплоэнергетики, хозяйственно-питьевом водоснабжении, сельском хозяйстве, пищевой и химической промышленности, жилищно-коммунальном хозяйстве, производстве напитков, гальванических производствах и пр
